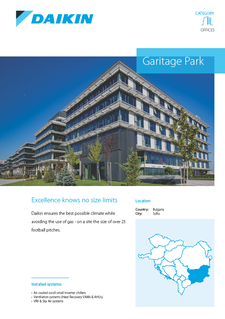

Reference Garitage Park
PDF | 2.02MB
Ilmastointi
Erinomaisuudella ei ole kokorajoitusta
Daikin toteutti vain viidessä vuodessa täydellisen LVI-ratkaisun, joka täyttää valtavan laajan teknologisten ja suunnittelun vaatimusten kokoelman tätä monikäyttöistä toimisto- ja asuinkompleksia varten, jonka pinta-ala on käsittämättömät 167 000 m2.
Projektin vaatimukset
Ilmaverho
Ilmanpuhdistus
Ohjaimet
Lämmitys
Kuuma vesi
Kylmäsäilytys
Ilmanvaihto
Asennusvuosi
2017-2021
Asennetut järjestelmät
- Ilmalauhdutteiset pienet scroll-invertterivedenjäähdyttimet
- Ilmanvaihtojärjestelmät (VAMit lämmön talteenotolla ja tuloilmakoneet)
- VRV IV & Sky Air -järjestelmät
Daikin varmistaa parhaan mahdollisen sisäilman samalla välttäen kaasun käytön kohteessa, joka on kooltaan yli 23 jalkapallokenttää.
95 000 m2 toimistotilaa: tarjoaa haasteita
Ratkaisu käsittää 10 tuloilmakonetta, 25 pientä invertterivedenjäähdytintä sekä 80 Sky Air -yksikköä teknistä jäähdytystä varten. 300 VRV lämmön talteenottojärjestelmää ja 400 VAM lämmön talteen ottavaa ilmanvaihtoyksikköä varmistavat parhaan energiatehokkuuden käyttäjällä hukkalämpöä ilmanvaihtoon ja välttämällä kaasun käytön.
Avokattorakenteiden ja avokonttoritoimistojen vuoksi asennustila yksiköille ja kanaville oli rajoitettu, ja koska alaslaskettuja kattoja ei ollut, yksiköiden piti olla erityisen hiljaisia melusaasteen välttämiseksi.
Ihanteellinen sisäilma 60 000 m2 asuintilaan
Daikinin LVI-ratkaisu käsittää pienet invertterivedenjäähdyttimet asuntoihin sekä Altherma LT -järjestelmät erillistaloihin.
Urheiluhalli, kuntosali ja kylpylä
Raittiin ilman syöttö sekä mukava sisäilma urheilijoille, henkilöstölle ja vieraille varmistetaan Daikinin vedenjäähdyttimien ja tuloilmakoneiden avulla.
Garitage Parkissa on lisäksi lastentarha, koulu sekä liikkeitä ja ravintoloita, joihin Daikinin kattava LVI-ratkaisu myös toteutettiin.
Nykyään Garitage Park on ensimmäinen monikäyttöinen kehityshanke keski- ja itä-Euroopassa, joka on saanut BREEAM Erinomainen -sertifikaatin.
300 VRV lämmön talteenottojärjestelmän ansiosta (ulkoyksiköiden kapasiteetti: 3500 HP) kaasukäyttöistä lämmitysjärjestelmää ei tarvita.
Tuloilmakoneet varmistavat raittiin ilman syötön uima-altaalla, kuntosalissa ja kylpylässä.
80 Sky Air -järjestelmää teknisten tilojen jäähdytykseen (esim. palvelinhuoneet) toimistorakennuksissa.
