Basildonin sairaala

Ilmastonmuutos ja viranomaisten uudet ohjeistukset käynnistivät suuren "leikkauksen" tärkeän sairaalan osaston ilmanvaihto- ja jäähdytysjärjestelmissä tiiviissä nelipäiväisessä operaatiossa, johon sisältyi kahden Daikinin ilmalauhdutteisen EWAH~TZ taajuusmuuttajakäyttöisen (VFD) ruuvikompressori-vedenjäähdyttimien, jotka käyttävät HFO-kylmäainetta, asennus katolle.

Projektin onnistuneen läpiviennin ansiosta Essex Cardiothoracic Centre (CTC) Basildonin yliopistollisessa sairaalassa, osana Mid and South Essex NHS Foundation Trustia, on turvattu tulevaisuuteen ilmastonmuutoksen varalta.

Nelikerroksisessa rakennuksessa on maan johtava sydän- ja keuhkoleikkauksia tekevä laitos, jolla on neljä leikkaussalia, neljä katetrilaboratoriota, MRI- ja CT-kuvantamistilat sekä kaksi 24 sängyn osastoa toipumis- ja hoitopotilaille.

CTC on erotettu varsinaisesta sairaalakompleksista kapealla huoltotiellä, mutta yhteydessä siihen suljetulla kulkusillalla leikkaussalien kerroksessa. Kaksi tuloilmakonetta ja kaksi vedenjäähdytintä on sijoitettu CTC:n katolle – oikeastaan viidenteen kerrokseen – lähelle huoltotietä ja kulkusillan suuntaisesti.

Iain Oakley, Mid and South Essex NHS Foundation Trustin projektipäällikkö, sanoo, että vaikka CTC:n ilmanvaihto- ja jäähdytysjärjestelmät olivat alan uusinta tekniikkaa vuonna 2009, ne eivät enää tarjonneet riittävästi lämpötilan ja kosteuden hallintaa.

“Tuloilmakoneissa oli päälle- ja pois-asetukset, jotka noudattivat senaikaisia sairaaloiden teknistä ohjeistusta. Tiedämme kuitenkin, että ilmaston globaalin lämpenemisen vuoksi ulkoilman lämpötila voi olla jopa yli 31 ^oC. Oli monia päiviä, jolloin jäähdytysteho ei yksinkertaisesti riittänyt täyttämään leikkaussalien ja katetrilaboratorioiden tarpeita.

“Emme myöskään voineet vähentää ilmankosteutta leikkaussaleissa, mikä vaikutti laitteisiin, ja joskus leikkaussalit ja laboratoriot oli suljettava päivinä, jolloin kosteus on liian suuri, koska riskinä ole laitteiden pettäminen leikkausten aikana.

“Vedenjäähdytystehoa oli lisättävä – ja tuloilmakoneet vaihdettava samalla kertaa, koska alkuperäisillä yksiköillä ei koskaan saavutettu tarvittuja ilmamääriä.”

Ellis Building Services -yrityksen insinööreillä oli neljän päivän viikonloppu aikaa purkaa vanha laitteisto ja asentaa ja ottaa käyttöön uusi laitteisto – sairaalan toiminnan aikana. Toimitusjohtaja James Ellis kertoo, että kohteen tiimiläiset David Edwards ja Ian Cribbs työskentelivät upealla asenteella projektin toteuttamiseksi NHS:lle.

Iain Oakley sanoo: “Sen enempää aikaa CTC ei voinut antaa. Leikkaussalit suljettiin myöhään keskiviikkona, ja työt oli saatava ajoissa valmiiksi, koska leikkauksia oli ajoitettu alkavaksi klo 8:00 maanantaiaamuna.”

Nopeus oli myös olennaista, koska kun nosturi tuotiin paikalle, huoltotietä ei voitu käyttää.

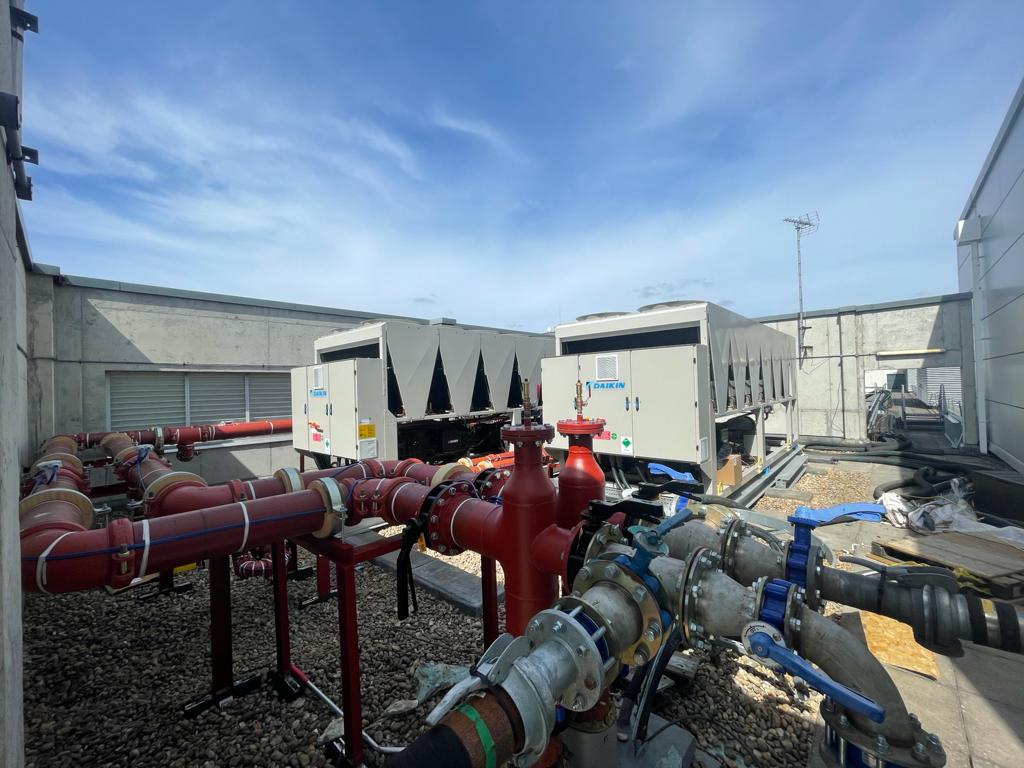

Vanhat vedenjäähdyttimet nostettiin ensin pois ja laitetilan katto irrotettiin, jotta vanhat tuloilmakoneet voitaisiin vaihtaa. Kun uudet tuloilmakoneet oli sijoitettu laitetilaan ja katto saatu takaisin paikalleen, kaksi uutta Daikinin VFD-ohjattua vedenjäähdytintä nostettiin paikoilleen.

CTC jatkoi toimintaansa aikataulun mukaisesti maanantaiaamuna.

Daikinin TZ-vedenjäähdyttimien tuoteperhe on tulos huolellisesta suunnittelusta, jonka tarkoituksena oli optimoida vedenjäähdyttimen toiminta ja suorituskyky mukavuuden tuottamiseksi sekä prosessisovelluksiin kaikissa ilmastoissa. Tavoitteena on alentaa käyttökustannuksia ja parantaa laitteiston kannattavuutta, tehokkuutta ja taloudellista hallintaa.

Vedenjäähdyttimet sisältävät erittäin tehokkaan yksiruuvikompressori, jota ohjaa taajuusmuuttaja, suuren pinta-alan omaavan lauhduttimen kierukan maksimaalista lämmönsiirtoa ja matalaa kuumakaasun painetta varten, suorituskykyiset lauhduttimen puhaltimet sekä suorahöyrystystä hyödyntävän vaippa ja putki -höyrystimen, jossa on vähäiset kylmäaineen painehäviöt.

Näiden yhdistelmä tarjoaa parhaan tehokkuuden täydellä kuormalla ja osakuormalla.

Osittain hermeettinen yksiruuvikompressori integroidulla taajuusmuuttajalla on Daikinin suunnittelema ja valmistama. Se on tulosta vuosien kokemuksesta ja jatkuvasta panostuksesta tuotekehitykseen sekä optimoitu toimimaan R1234ze(E)-kylmäaineella, jonka GWP-arvo on 7.

Kompressorin geometria on suunniteltu kokonaan uudelleen parhaan tehokkuuden saavuttamiseksi täydellä kuormalla samalla kun saadaan huippuluokan osakuorman tehokkuus taajuusmuuttajakäytön ansiosta, joka säätää jatkuvasti kompressorin pyörintänopeutta. Taajuusmuuttajakäytön elektroniikkaa jäähdytetään vedenjäähdyttimen kylmäainepiirin kylmäaineella, jolloin tehokerroin on ≥ 0,95.

Vedenjäähdyttimiin sisältyi useita lisävarusteita:

· Epoksipolymeeripinnoitetut mikrokanavakierukat

· Kaksoisvaroventtiilit

· Invertteriohjatut puhaltimet

· Energiamittarit
