ECPEN24-470 Water to Water Modular Chillers and Heat Pumps
PDF | 972.31KB
Tuote sisältää uuden, modulaarisen lähestymistavan järjestelmän suunnitteluun, mikä tuo lisää joustavuutta kokoonpanoon ja mahdollistaa tarvittavan kapasiteetin saavuttamisen yhdistämällä pieniä yksiköitä yhteen putkilla ja niiden ohjaamisen yhtenä yksikkönä.
Kolme perusmoduulia tarjoavat 100, 125 ja 160 kW kapasiteetin, ja tuoteperheessä käytetään Daikinin scroll-kompressoreita ja R-32-kylmäainetta, jonka GWP-arvo on 70 % alempi kuin R-410A:n.
Lisäksi puhtaalla ja yhden yhdisteen kylmäaineena R-32:lla on kaikki ominaisuudet, joita tarvitaan helppoon talteenottoon, kierrätykseen tai regenerointiin kierrätettyjen kylmäaineiden markkinoille ja uusiokäyttöön.
Myös R-32:n saatavuus markkinoilla on hyvä tärkeänä kylmäaineena scroll-kompressorilla varustetuissa lämpöpumpuissa. Sitä on siis hyvin saatavilla huoltopalveluita varten.
3 tuoteversiota
- Lämpöpumppu, jossa kiertosuunnan valinta vesipuolella
- Lämpöpumppu, jossa kiertosuunnan valinta kylmäainepuolella (vain 100 kW)
- Ilman höyrystintä
3 perusmoduulia
- 100–125–160 kW
98 moduulien yhdistelmämahdollisuutta
eri tuoteversioilla
Tehoalue
Kolme perusmoduulia teholtaan 100, 125 ja 160 kW.
Moduuleja voi yhdistää jopa 8 kahdessa 4 pinon ryhmässä, jolloin saatava kapasiteettialue on 200 - 1280 kW

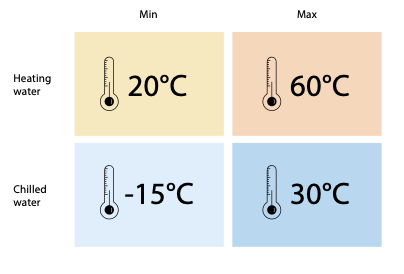

Toimintalämpötila-alue
Tuotteen edut
Skaalautuva ja kompakti
Modulaarisuuden ansiosta uusilla EW(W)(H)(L)T-Q A -yksiköillä on hyvä skalautuvuuspotentiaali. Moduuleja voidaan lisätä tarpeen vaatiessa rakennussuunnitelman mukaisesti.
Moduulit voidaan yhdistää vierekkäin tai pinota tilavaatimusten minimoimiseksi, mistä on etua varsinkin jälkiasennussovelluksissa. Moduuleja voi yhdistää jopa 8 kahdessa 4 pinon ryhmässä, jolloin saatava kapasiteettialue on 100 - 1280 kW.
Vaakasuorassa ryhmässä yksiköitä enintään: 4
Pinottavissa enintään 8 moduuliksi
Yksi virransyöttö
Vakiona (ei lisävarustetta) kukin moduuli täytyy kytkeä erilliseen virransyöttöön. Valinnaisesti yksi ryhmä (enintään neljä moduulia) voidaan kytkeä yhteen virransyöttöön.
Virtakiskot ja kaapelit toimitetaan tehtaalta jollain alla olevista lisävarustekoodeilla. Moduulien välinen sähköinen kytkentä tulee tehdä kohteessa.
Lisävarustekoodit:
EKSPELT2 - yhden virransyötön sarja 2 moduulille
EKSPELT3 - yhden virransyötön sarja 3 moduulille
EKSPELT4 - yhden virransyötön sarja 4 moduulille
Huomautus:
- Yhden virransyötön sarja toimitetaan erillisenä ja asennetaan kohteessa. Pinottu asennus ei ole yhteensopiva yhden virransyötön kokoonpanon kanssa
- Yhden virransyötön sarja on saatavana vain sisäasennukseen
- Mikäli tilauksessa on 4 yksikköä ryhmään sovitettuna ja tarvitaan yhtä virransyöttöä, EKSPELT4 voidaan valita vain kerran
Plug and play -asennus
Yksinkertaistettu asennus haaroitussarjalla, joka yhdistää moduulit vesipuolella sen sisältämillä yksiköiden välisillä putkilla. Haaroitussarja voidaan myös asentaa tehtaalla, jolloin asennusaika kohteessa lyhenee edelleen. Lisäksi moduulien ryhmään voidaan helposti lisätä erillinen pumppumoduuli. Sen invertteriohjatut pumput tarjoavat täydellisen joustavuuden ja lisäksi siinä on 18 l paisuntasäiliö. Asennuksen helpottamiseksi entisestään voidaan käyttää yhden virransyötön varustetta, joka kytkee yhden virtakaapelin jopa neljään moduuliin (tehdas toimittaa moduulien yhdyskaapelit).

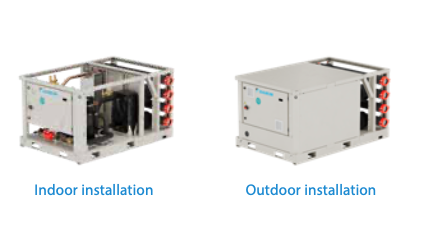

Moduulit voidaan asentaa sisätiloihin tai jopa ulos, jos valitaan hiljaisen toiminnan kokoonpano. Uuteen EW(W)(H)(L)T-Q A -malliin on saatavilla kahden eri äänitason kokoonpanot täyttämään melulle herkkien kohteiden, kuten asuinrakennusten, hotellien ja sairaaloiden vaatimukset.
Alemmat käyttökustannukset
Modulaarisuuden ansiosta uusi yksikkö pystyy seuraamaan tarkasti rakennuksen jäähdytys- ja lämmityskuorman profiilia EN14825 mukaisesti. Tämä on erityisen tärkeää, koska se varmistaa LVI-asennuksen pienet käyttökustannukset osakuormalla, joka edustaa suurinta osaa käyttöajasta. Tämä ei koske perinteisiä paketoituja vedenjäähdyttimiä ja lämpöpumppuja, joiden täytyy toimia sarjana päällä ja pois -toimintajaksoja, mikä vähentää järjestelmän tehokkuutta.
Ympäristöystävällisten rakennusten puolesta
Suosituimmat ympäristöystävällisten rakennusten luokitukset ovat BREEAM ja LEED. EW(W)(H)(L)T-Q A voi myötävaikuttaa hankkeen saamiin pisteisiin hydronisen järjestelmän energiatehokkuuden arvioinnissa, varsinkin jos
osittainen lämmön talteenotto -vaihtoehto valitaan. R-32-kylmäaineen pieni GWP-arvo sekä vähäinen kylmäainemäärä piiriä kohti modulaarisen rakenteen ansiosta ovat myös eduksi, kun kylmäaineiden vaikutuksia arvioidaan.
Vähäinen ympäristövaikutus
Yksiköissä käytetään R-32-kylmäainetta, jonka lämmityspotentiaali (GWP) on 675, vain kolmasosa R-410A-kylmäaineen arvosta. R-32 on
puhdas ja yhden yhdisteen kylmäaine, joten se voidaan ottaa uudelleen käyttöön. Tokion yliopiston* äskettäisessä tutkimuksessa havaittiin, että talteenotetun R-32-kylmäaineen ympäristövaikutus on 90 % pienempi kuin uuden R-32:n johtuen hävittämisen välttämisestä sekä vähäisemmästä tarvittavasta energiasta uudelleenkäyttöä varten uuden aineen tuottamiseen verrattuna. Daikin käyttää talteen otettua R-32-kylmäainetta vedenjäähdyttimissään ja lämpöpumpuissaan Loop by Daikin -ohjelmassa.
Tuotteen sovellutuksia
Lämmitys
Tilojen lämmitys ja kuuma käyttövesi
- Keskuslämmitys, mahdollisesti kaskadivesikiertona ilma-vesi-lämpöpumpun kanssa. Kuuman käyttöveden erillinen syöttö (yksi tai useampi moduuli varattu tätä varten, mahdollisesti pinottuna). Yksiköitä voidaan hallita master/slave-kokoonpanona ryhmänä, jossa on jopa 4 moduulia masteria kohti
- Asuinrakennukset, toimistot, pienet yritykset, kuntosalit, hotellit
- Järjestelmän vaihto ja uudisrakennukset
- Mahdolliset lämmönsiirtimet:
- Patterit (enintään 60 °C)
- Lattialämmitys (30 - 35 °C)
- Puhallinkonvektorit (45 °C)
Jäähdytys
Mukavuusjäähdytys
Keskusjäähdytys. Kuuman käyttöveden erillinen syöttö (yksi tai useampi moduuli varattu tätä varten, mahdollisesti pinottuna). Yksiköitä voidaan hallita master/slave-kokoonpanona ryhmänä, jossa on jopa 4 moduulia masteria kohti
- Asuinrakennukset, toimistot, pienet yritykset, kuntosalit, hotellit
- Järjestelmän vaihto ja uudisrakennukset
- Mahdolliset lämmönsiirtimet:
- Lattiajäähdytys (23 - 18 °C)
- Puhallinkonvektorit (12 - 7 °C)

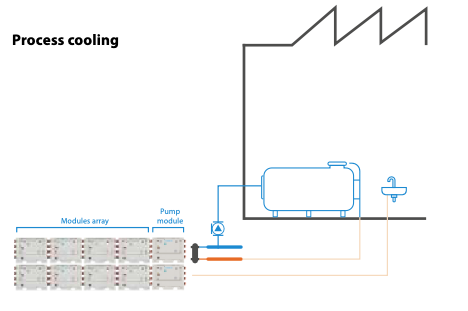

Prosessijäähdytys
- Erillinen tai keskitetty jäähdytys hankkeen tarpeiden mukaisesti. Yksiköitä voidaan hallita master/slave-kokoonpanona ryhmänä, jossa on jopa 4 moduulia masteria kohti
- Maidon jäähdytys (9 - 4 °C)
- Kylmävarasto (-8...-12 °C, glykolin kanssa)
- MRI-kuvantamisen jäähdytys ja monet muut
