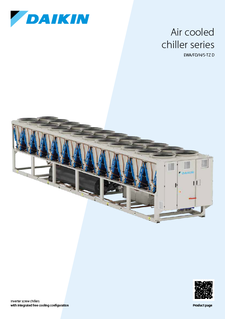

 LR.pdf/jcr:content/renditions/cq5dam.thumbnail.319.319.png "EWA_FD_H_S-TZ D brochure (ECPEN24-404) LR.pdf")
EWA_FD_H_S-TZ D brochure (ECPEN24-404) LR
PDF | 851.22KB
TZ D -vedenjäähdyttimet vapaajäähdytyksellä
Kaksi eri tuoteversiota
- Vedenjäähdytin vakiokonfiguraatiolla
- Vedenjäähdytin vapaajäähdytyksellä
Saatavilla kolmella eri kylmäaineella
- R-1234ze (EWA/FH)
- R- 513A (EWA/FS)
- R-134a (EWA/FD)
Neljä tehotasoa
- Blue (B-)
- Silver (S-)
- Gold (X-)
- Platinum (P-)
Tehoalue
Toimintalämpötila-alue
Tuotteen esittely
Tuotteen edut
1. Daikinin yksiruuvikompressorirakenne
Daikinin yksiruuvikompressorirakenne. Tekniikka on suunniteltu äärimmäisen luotettavaksi, myös vaativissa olosuhteissa. Koska pääroottori on tasapainotettu sekä radiaali- että aksiaalisuunnassa, kompressorin laakerointi on poikkeuksellisen luotettava.
2. Erinomaisen luotettavuuden varmistaa Daikinin omaa tuotantoa oleva invertteri
Kaksi erillistä ja itsenäistä kylmäainepiiriä varmistavat parhaan turvallisuuden ja huollon helppouden.
3. Johtavaa tehokkuutta Daikinin omalla VFD:llä ja muuttuvan tilavuussuhteen tekniikalla
Daikin VFD mahdollistaa yksikön optimaalisen toiminnan, mikä alentaa käyttökustannuksia ja pitää ne hallinnassa kaikissa käyttöolosuhteissa. Daikinin valmistama yksiruuvikompressori on integroitu muuttuvan tilavuussuhteen (VVR) tekniikkaan, joka säätää puristussuhdetta parantaen kompressorin tehokkuutta erilaisissa olosuhteissa.
ILMASTOINTI: TARPEELLINEN TOIMINTO, JOKA VAIKUTTAA KÄYTTÖKUSTANNUKSIIN
DAIKIN: VIISAS VALINTA KÄYTTÖKUSTANNUKSIEN ALENTAMISEKSI
4. Integroitu aktiivinen harmonisten yliaaltojen suodatin
Aktiivinen harmonisten yliaaltojen suodatin (AHF) vähentää harmonisten yliaaltojen häiriöitä sähköjärjestelmissä ja kompensoi harmoniset virrat reaaliajassa, mikä parantaa järjestelmän virransyötön laatua. Daikinin aktiivinen harmonisten yliaaltojen suodatin on täysin integroitu vedenjäähdyttimeen.
Täysin integroitu tarkoittaa, että:
- lisätilaa ei tarvita
- lisäasennustoimia ei tarvita
- Täysi kokoonpano on testattu tehtaalla
- lisäkunnossapitoa ei tarvita
5. Daikinin TZ D -yksiköt ovat erittäin kompakteja
Vapaajäähdytyksestä huolimatta Daikinin TZ D -yksiköt ovat kompaktin kokoisia. Tämä on lauhdutinosan erityisen uudelleensuunnittelun ansiota, joka paitsi vähentää tilantarvetta myös parantaa järjestelmän kokonaistehokkuutta.
6. Vapaajäähdytys ei edellytä lisää tilaa
Ei vaadi lisätilaa verrattuna vakiomalliseen vedenjäähdyttimeen, jossa ei ole vapaan jäähdytyksen toimintoa.
Lisävarusteiden integrointi
7. Laaja toimintalämpötila-alue
TZ D -yksiköt voivat toimia hyvin erilaisissa olosuhteissa, joten ne soveltuvat moniin sovelluksiin. Ne voivat tuottaa jopa -15 °C lämpötilaan jäähdytettyä vettä esimerkiksi jäähalleihin, ja ne soveltuvat myös konesaleihin, jotka edellyttävät korkeampaa höyrystimen lähtölämpötilaa aina 30 °C asti. Tämä monikäyttöisyys tarjoaa poikkeuksellista joustavuutta, joten TZ D -yksiöt voivat toimia mitä erilaisimmissa ympäristöissä ja ilmastoissa.
Toiminta-alue
Lämmön talteenotto energiankäytön optimoimiseksi
8. Mahdollisuus integroida täysi tai osittainen lämmön talteenotto
Tämä mahdollistaa osittaisen tai täyden jäähdytysprosessissa syntyneen lämmön talteenoton. Se parantaa energiatehokkuutta ja vähentää käyttökustannuksia. Täydellä lämmön talteenotolla yksikkö varustetaan ylimääräisellä lauhduttimella piiriä kohti lämpimän veden tuottamiseksi. Osittaisella lämmön talteenotolla yksikkö varustetaan yhdellä höyryn jäähdyttimellä piiriä kohti lämpimän veden tuottamiseksi. Lämmön talteenottojärjestelmä mahdollistaa lämpimän veden tuottamisen ja sen käyttämisen sovelluskohtaisiin tarpeisiin.
Kun lämmön talteenotto on käytössä, yksikön tehokkuutta ei arvioida EER-luokalla (energiatehokkuusluokka), joka viittaa vain yksikön jäähdytystoimintaan. Lämmön talteenoton myötä yksikkö tuottaa myös lämmitysenergiaa, joka muutoin pitäisi tuottaa muusta lähteestä. Kokonaistehokkuus määritellään seuraavasti:
TER = Jäähdytysteho + lämmitysteho
───────────────────────────────
Ottoteho
Hyödyllisiä integraatioita erilaisiin käyttötarkoituksiin
9. Suorituskyvyn seuranta saatavana lisävarusteena
Yksikön toimintatiedot ovat saatavilla suoraan ohjaimesta, joka tarjoaa reaaliaikaista dataa sekä yksikön historiatiedot. Tämän avulla voidaan tarkkailla yksikön tehokkuutta ja tehdä tarvittavat säädöt optimaalisen suorituskyvyn säilyttämiseksi. Suorituskykytietoja seuraamalla voidaan tunnistaa häiriöt tai poikkeamat varhaisessa vaiheessa sekä tunnistaa ja hallita mahdolliset ongelmat, ennen kuin ne johtavat vikaantumiseen.
10. Yksiköt voidaan integroida moniosaiseksi järjestelmäksi, jossa on useita Daikin-yksiköitä
Yksikköryhmän tehokas hallinta on olennaista toiminta-aikojen optimoimiseksi ja hyvän toiminnan varmistamiseksi. Tämä voidaan toteuttaa Intelligent Chiller Manager (iCM) -lisävarusteella, joka optimoi jopa 8 yksikön järjestelmiä, sekä pilvipohjaisella Daikin on Site -etävalvontatyökalulla. Daikin iCM voidaan yhdistää Daikin on Site -palveluun, pilvipohjaiseen valvonta-alustaan, jossa on liittymät kiinteistöautomaatiojärjestelmiin (BMS).
Vapaajäähdytys
Avoin kierto (glykolilla)
Vapaajäähdytysjärjestelmä on suunniteltu viilentämään nestettä hyödyntämällä viileämpää ulkoilmaa. Kun ulkoilman lämpötila on nesteen lämpötilaa korkeampi, yksikkö tuottaa tarvittavan jäähdytystehon kompressorien avulla (mekaaninen jäähdytystila). Kun ulkoilman lämpötila laskee yksikköön tulevan nesteen lämpötilan alle, nestettä voidaan jäähdyttää ulkoilman avulla ennen sen menemistä höyrystimeen, jolloin voidaan käyttää osittaista tai täyttä vapaajäähdytystä ulkoilman lämpötilasta riippuen.
Suljettu kierto (ilman glykolia)
Yksikön levylämmönvaihdin luo suljetun kierron vapaan jäähdytyksen lämmönvaihtimen ja erillisen pumpun avulla. Tässä järjestelmässä glykoli rajoittuu suljettuun kiertoon. Glykoliton vaihtoehto toimii ”suljetun silmukan” järjestelmänä ja tuottaa vaatimustenmukaisen ja tehokkaan ratkaisun sovelluksiin, joissa glykolia ei haluta käyttää. Järjestelmän etuina ovat mahdolliset merkittävät säästöt, kun glykolin pois jättäminen asiakkaan järjestelmässä helpottaa kokonaistehokkuuden ylläpitämistä ja parantamista. Teollisissa prosesseissa ratkaisu vähentää kontaminaatioriskiä ja varmistaa, että lopputuotteen laatu ei vaarannu.
Glykolittomien kokoonpanojen kolme tärkeintä etua
