Daikinin ratkaisut konesalien jäähdytykseen
Toimimme globaalisti, palvelemme paikallisesti. Daikinin maailmanlaajuinen verkosto tuo kohdekohtaista asiantuntemusta juuri sinne, missä sitä tarvitaan.

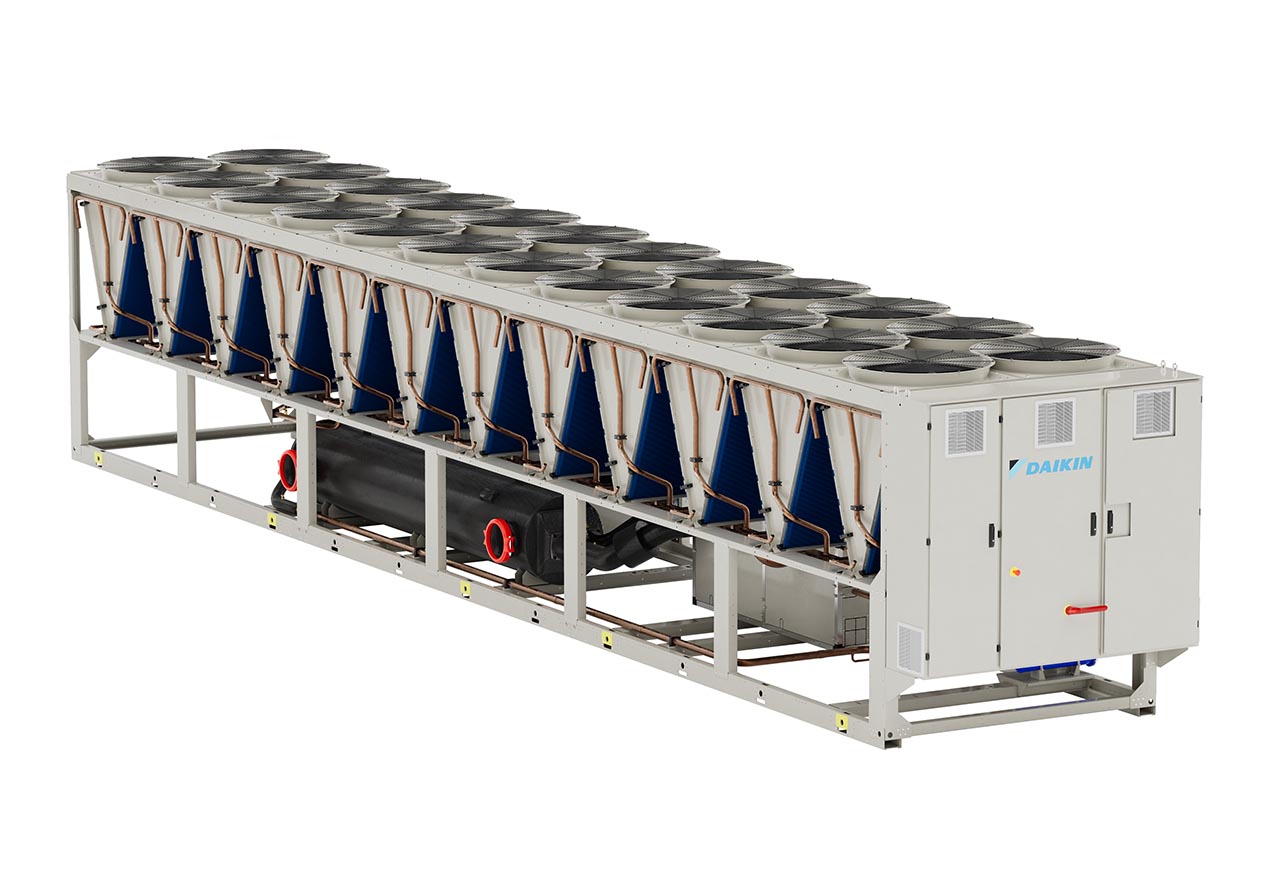

Vedenjäähdyttimet – vain jäähdytys
- Jäähdytyksen tehoalue: 150–1950 kW
- Huippuluokan energiatehokkuus
- Daikinin invertteriohjattu ruuvikompressori
- Uuden sukupolven Daikin-puhallinrakenne
- 4 tehoversiota
- 3 eri äänitasokonfiguraatiota
Vedenjäähdyttimet – vapaajäähdytys
- Jäähdytyksen tehoalue: 150–1950 kW
- Huippuluokan energiatehokkuus
- Daikinin invertteriohjattu ruuvikompressori
- Uuden sukupolven Daikin-puhallinrakenne
- 4 tehoversiota
- 3 eri äänitasokonfiguraatiota

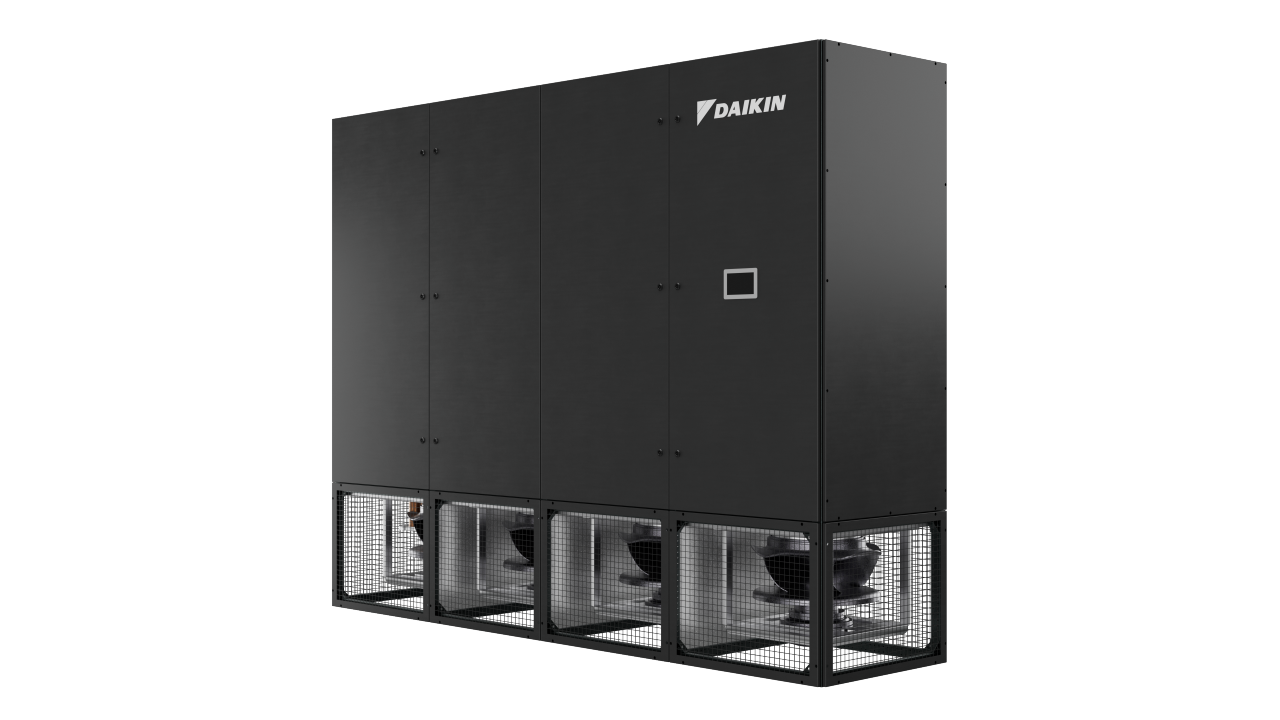

Pro-W CRAH -jäähdytysyksikkö
- Malliston jäähdytysteho 200–700 kW
- Korkea hyötysuhde tukee matalaa järjestelmän PUE-arvoa

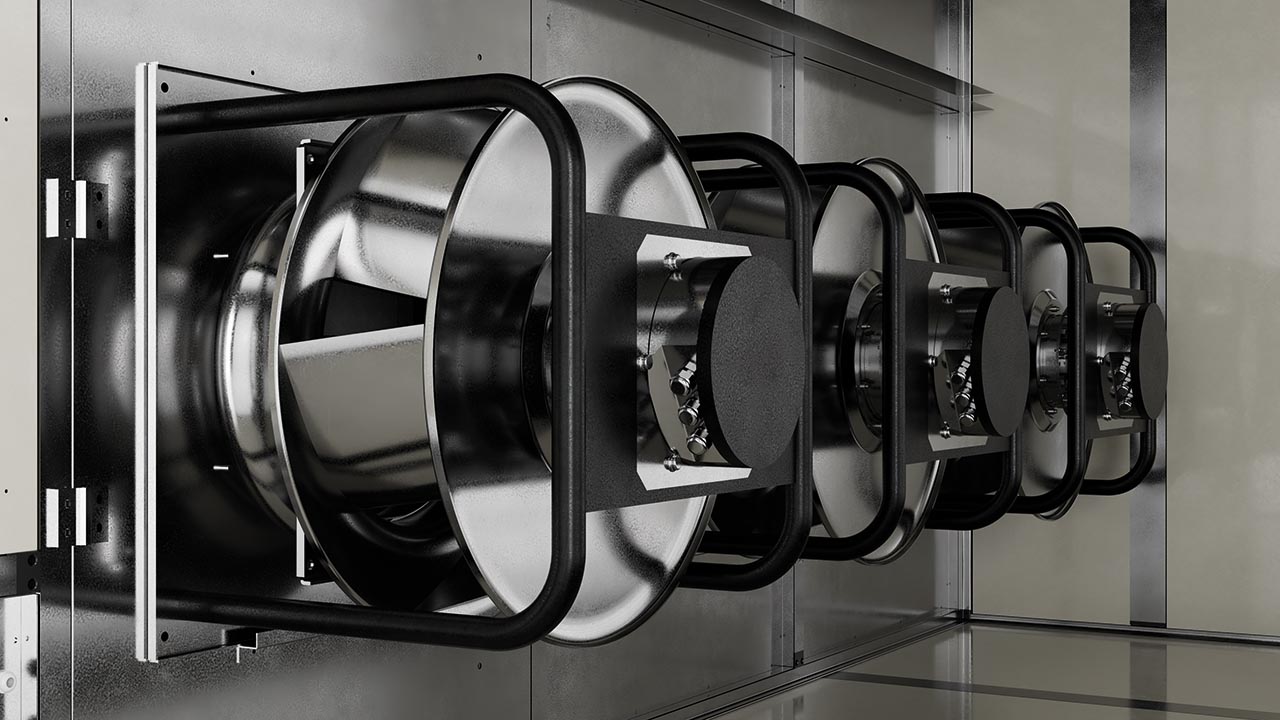

- Sisäänrakennettu EC-puhallintekniikka
- Jokainen yksikkö testataan tehtaalla ennen toimitusta
- Laaja EMEA-alueen tuotantokapasiteetti ja skaalautuva valmistus
- Pieni tilantarve

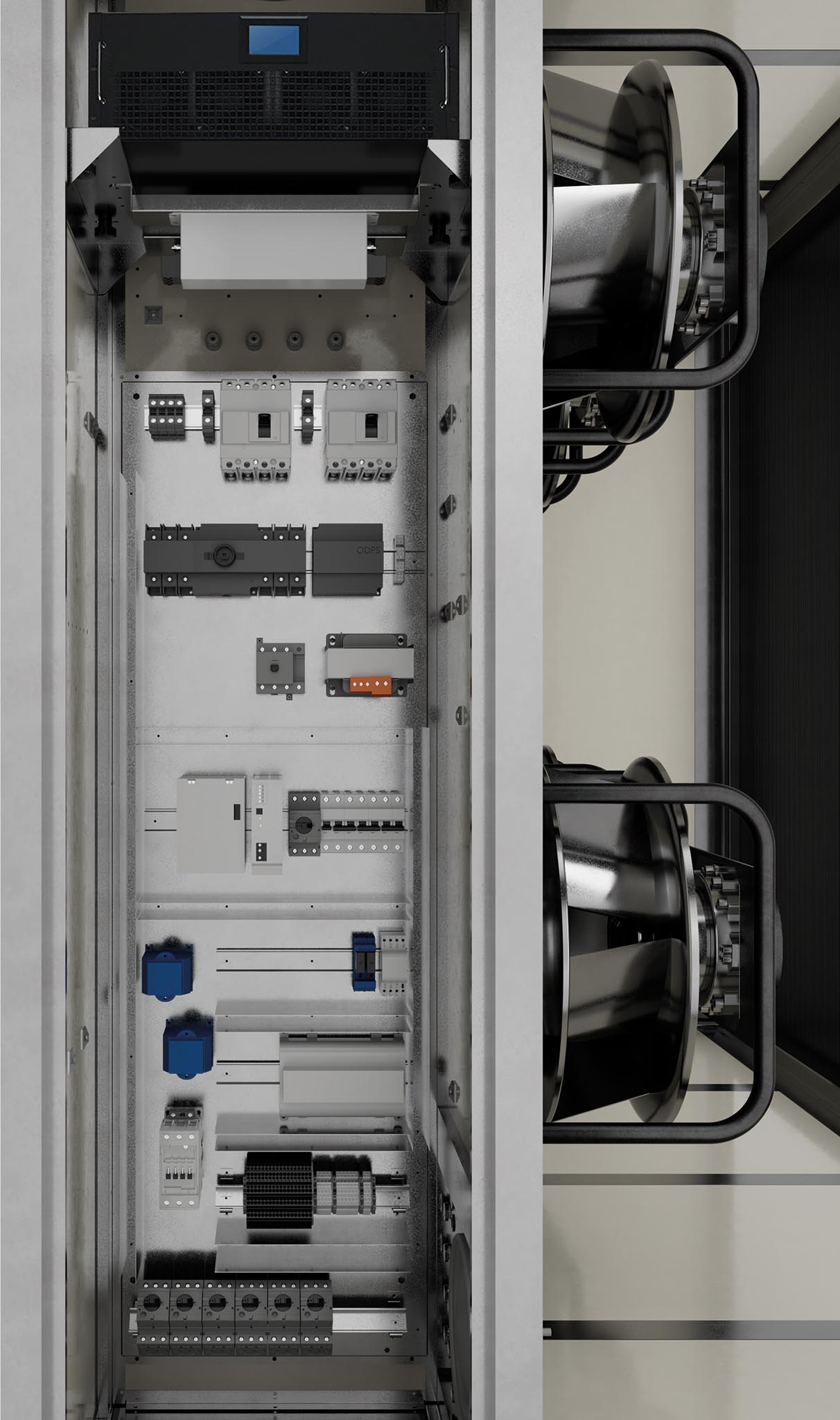

- Integroitu älykäs ohjaus sekä aktiivinen harmonisten yliaaltojen suodatus

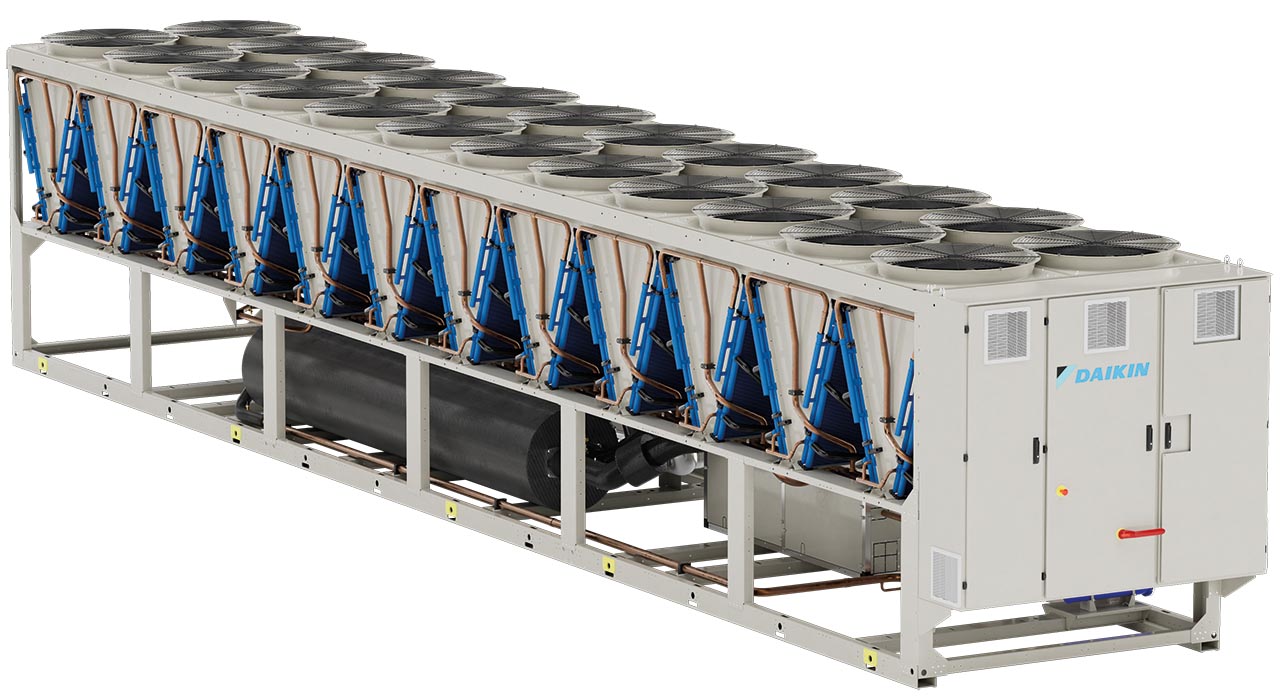

Vedenjäähdyttimet vapaajäähdytyksellä
Kompaktit vapaajäähdyttävät vedenjäähdyttimet jopa 2 150 kW asti
Daikinin jäähdytinvalikoimaan kuuluu Daikinin itse suunnittelemilla ja valmistamilla taajuusmuuttajilla (VFD) varustettuja ruuvikompressorikoneikkoja Taajuusmuuttajat on asennettu suoraan kompressorin yhteyteen paremman luotettavuuden ja hyötysuhteen saavuttamiseksi. Taajuusmuuttaja mahdollistaa jäähdytystehon tarkan, portaattoman säädön. Lisäksi valikoimaan kuuluu scroll-kompressorijäähdyttimiä aina 1344 kW saakka.
Suurista tehoista huolimatta laitteet ovat rakenteeltaan kompakteja, joten ne voidaan asentaa myös ahtaisiin tiloihin. Tämä korostuu erityisesti vapaajäähdytysmalleissa, joissa rakenne ei kasvata yksikön perusjalkaa. Daikin tarjoaa useita vapaajäähdytysratkaisuja, myös glykolittomia vaihtoehtoja. Datakeskuksille tarkoitetuissa kokoonpanoissa aktiivinen harmonisten yliaaltojen suodatin on integroitu sähkökaappiin, mikä säilyttää kokonaisuuden kompaktina.
- Vapaajäähdytys pienentää käyttökustannuksia
- Kompakti rakenne yhdistyy suureen jäähdytystehoon
- Glykolittomat vapaajäähdytysvaihtoehdot
- Taajuusmuuttajaohjattu ruuvikompressori parantaa luotettavuutta ja energiatehokkuutta
- Lähtevän veden enimmäislämpötila: +30°C
- Ympäristön vähimmäislämpötila: -30°C
- Ympäristön enimmäislämpötila: +55°C
Vedenjäähdyttimen sydän

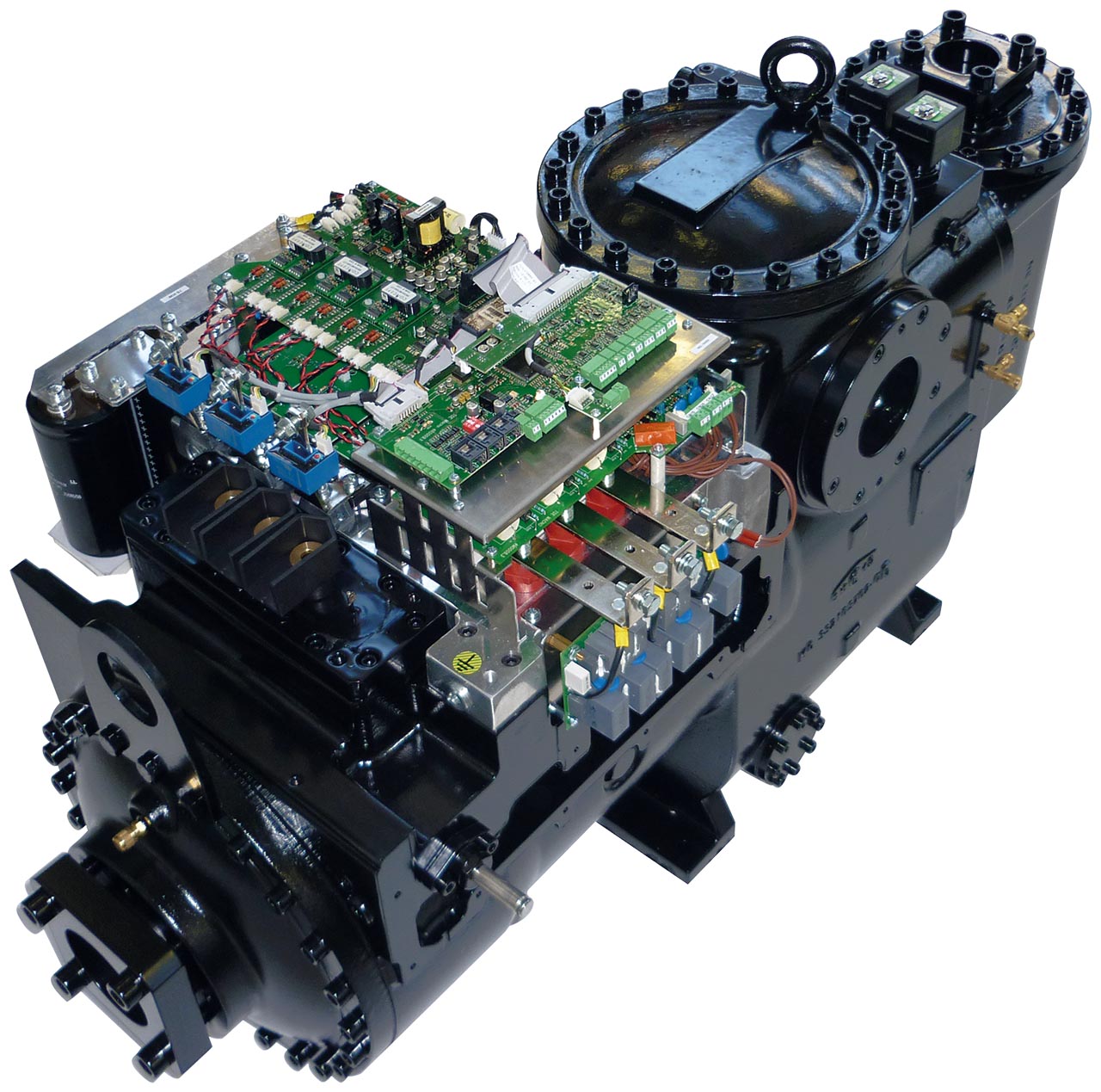

Daikinin teknologia on suunniteltu erittäin luotettavaksi ja pitkäikäiseksi myös vaativissa käyttöolosuhteissa. Hyvä esimerkki tästä on Daikinin taajuusmuuttajaohjattu ruuvikompressori, joka on suunniteltu ja valmistettu omana tuotantona ja jonka taajuusmuuttaja on asennettu suoraan kompressoriin. Tämä ratkaisu parantaa sekä käytettävyyttä että hyötysuhdetta. Energiatehokkuutta lisäävät optimoitu ruuvigeometria sekä juuri tähän sovellukseen suunniteltu taajuusmuuttaja.
Taajuusmuuttajakäkytön ansiosta kompressori mukautuu tarkasti datakeskuksen vaihteleviin kuormituksiin. Tämän ansiosta osakuormahyötysuhde on erittäin hyvä, mikä auttaa alentamaan PUE-arvoa ja käyttökustannuksia. Lisäksi sekä taajuusmuuttaja että aktiivinen matalien harmonisten yliaaltojen suodatin ovat kylmäainejäähdytteisiä. Tämä parantaa toimintavarmuutta erityisesti ääriolosuhteissa, joissa perinteinen ilmajäähdytteinen taajuusmuuttaja ei olisi paras vaihtoehto.
Jäähdytyksen jakeluyksikkö (CDU)
Tarkkuusjäähdytystä datakeskuksen ytimessä
Tutustu Daikinin Distribution Unit -jakeluyksikköön, joka on suunniteltu tiiviisiin data- ja tekoälykeskuksiin. Yksikkö jakaa kylmäainetta tarkalleen oikeassa lämpötilassa ja oikealla paineella, suoraan suorittimille. Saatavilla kolmena kokona 400–2 000 kW ja yli 10 MW kapasiteetilla, kun useita yksiköitä ryhmitellään yhteen koneikkoon.
Tärkeimmät ominaisuudet
Sirujen suora nestejäähdytys (direct-to-chip) – poistaa lämmön suoraan sen syntypaikalta huomattavasti ilmajäähdytystä tehokkaammin. Ratkaisu soveltuu erityisesti suuren tehotiheyden tekoäly- ja suurteholaskentajärjestelmiin (HPC).
Kolme jäähdytysteholuokkaa – saatavilla 400 kW, 1 000 kW ja 2 000 kW tehoisina. Yhdistämällä useita yksiköitä kohteen mukaan suunnitellulle asennusalustalle järjestelmän jäähdytysteho voidaan kasvattaa yli 10 MW.
Käyttövarmuus etusijalla – varmennettu pumppujärjestelmä, käytön aikana vaihdettavat komponentit ja integroitu automaattinen syötönvaihtokytkin (ATS) vähentävät käyttökatkojen riskiä ja tukevat järjestelmän jatkuvaa toimintaa.
Pieni lämpötilaero – vain 2 K lämpötilaero (ATD) tarkoittaa, että palvelimille syötettävän jäähdytysnesteen lämpötila on hyvin lähellä kiinteistön jäähdytysveden lämpötilaa. Tämä mahdollistaa tehokkaan lämmönsiirron ja parantaa jäähdytysjärjestelmän energiatehokkuutta.
Tehokas jäähdytysnesteen suodatus – palvelinpuolen jäähdytyspiirissä (TCS) käytettävä ruostumattomasta teräksestä valmistettu suodatin poistaa jopa 25 µm kokoisia hiukkasia ja suojaa palvelinten herkkiä komponentteja epäpuhtauksilta.
Joustavat asennusmahdollisuudet – kompaktin kokonsa ansiosta yksikkö voidaan sijoittaa palvelinkaappien väliin, laiterivin päähän tai tekniseen käytävään. Se soveltuu erilaisiin datakeskusten tilaratkaisuihin ilman merkittäviä muutoksia olemassa olevaan infrastruktuuriin.
Pro-C CRAH
Pro-C-yksikkö: Korkealuokkainen lämpötilan hallintaratkaisu. Sertifioitu suorituskyky.
Pro-C-yksikön lähtökohtana on korkea suorituskyky. Se perustuu useisiin edistyksellisiin rakenneratkaisuihin, kuten optimoituihin jäähdytetyn veden lämmönsiirtimiin, uuden sukupolven EC-puhaltimiin, paine-eroista riippumattomiin säätöventtiileihin sekä aktiivisiin harmonisten yliaaltojen suodattimiin. Näiden avulla maksimoidaan järjestelmän suorituskyky ja toimintavarmuus.
Jäähdytystehoalue on laaja, 30–250 kW, ja modulaarinen rakenne mukautuu monenlaisiin hankkeisiin. Joustava suunnittelu mahdollistaa myös laajan lisävarustevalikoiman hyödyntämisen, joten yksikkö soveltuu erilaisiin asennustapoihin ja muuttuviin järjestelmävaatimuksiin. Kehittyneet ohjausstrategiat, älykäs automaatio sekä automaattiset siirtokytkimet varmistavat korkean käyttövarmuuden ja tehokkaan toiminnan myös sähkökatkosten kaltaisissa poikkeustilanteissa.
Pro-C:n ominaisuuksia
- Joustavuus: Modulaarinen rakenne soveltuu kaikkiin datakeskustarpeisiin, sekä kiinteälle että korotetulle lattialle. Ratkaisu parantaa energiatehokkuutta hyödyntämällä poistuvan ilman lämpöä.
- Optimoitu lämmönsiirrin: Tehokas osakuormatoiminta painottuu tuntuvan lämpökuorman poistoon, mikä ehkäisee kondenssin muodostumista ja parantaa yhteensopivuutta vapaajäähdytyksellä varustettujen jäähdyttimien kanssa.
- EC-puhallin PFC:llä: Harjattomat tasavirtamoottorit mukautuvat kuormaan dynaamisesti, pienentävät energiankulutusta ja parantavat hyötysuhdetta aktiivisen tehokerroinkorjauksen avulla.

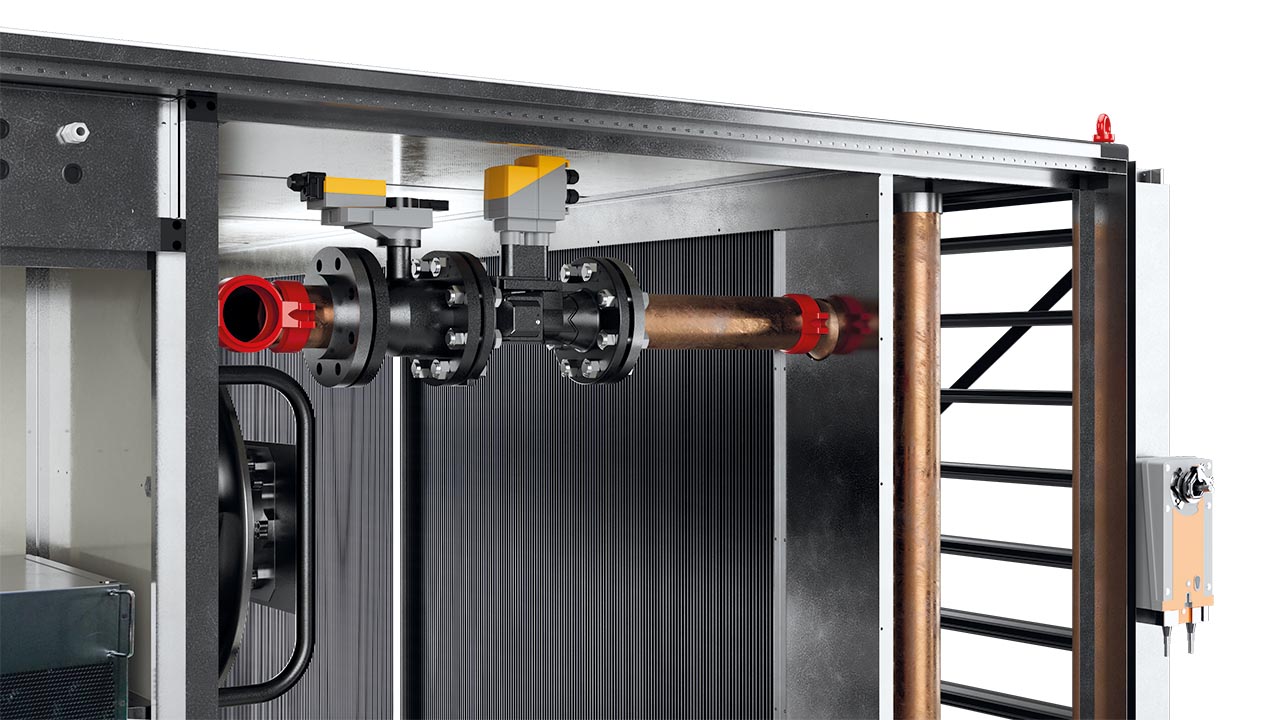

4. Paine-eroista riippumattomat säätöventtiilit: Varmistavat vakaan vesivirran ja paremman lämpötilansäädön, pienentävät käyttökustannuksia ja parantavat järjestelmän hyötysuhdetta.
5. Kehittyneet ohjausstrategiat: Daikinin ohjausjärjestelmät optimoivat suorituskykyä, tarjoavat redundanssia ja mukautuvat muuttuviin vaatimuksiin varmistaen luotettavan toiminnan.
6. Laitteiston suojaus: Automaattiset siirtokytkimet ja ultrakondensaattorit varmistavat jatkuvan toiminnan sähkökatkojen aikana sekä puhaltimien nopean käynnistymisen.

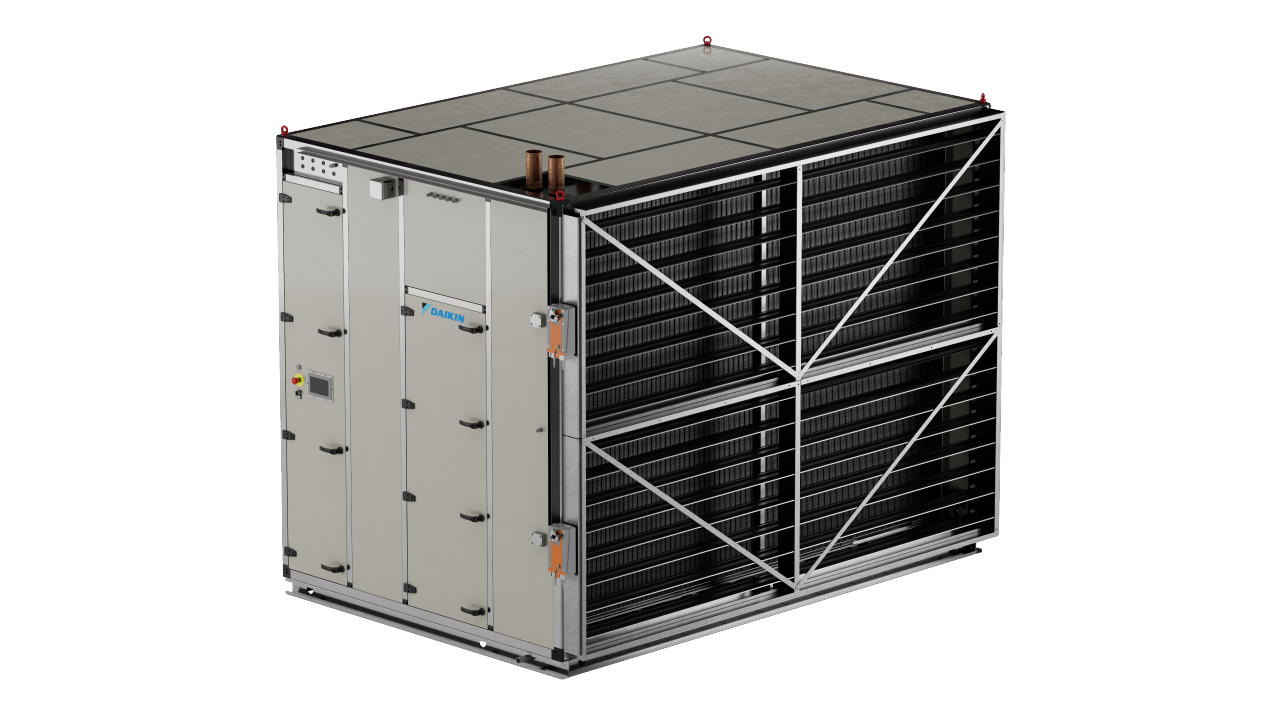

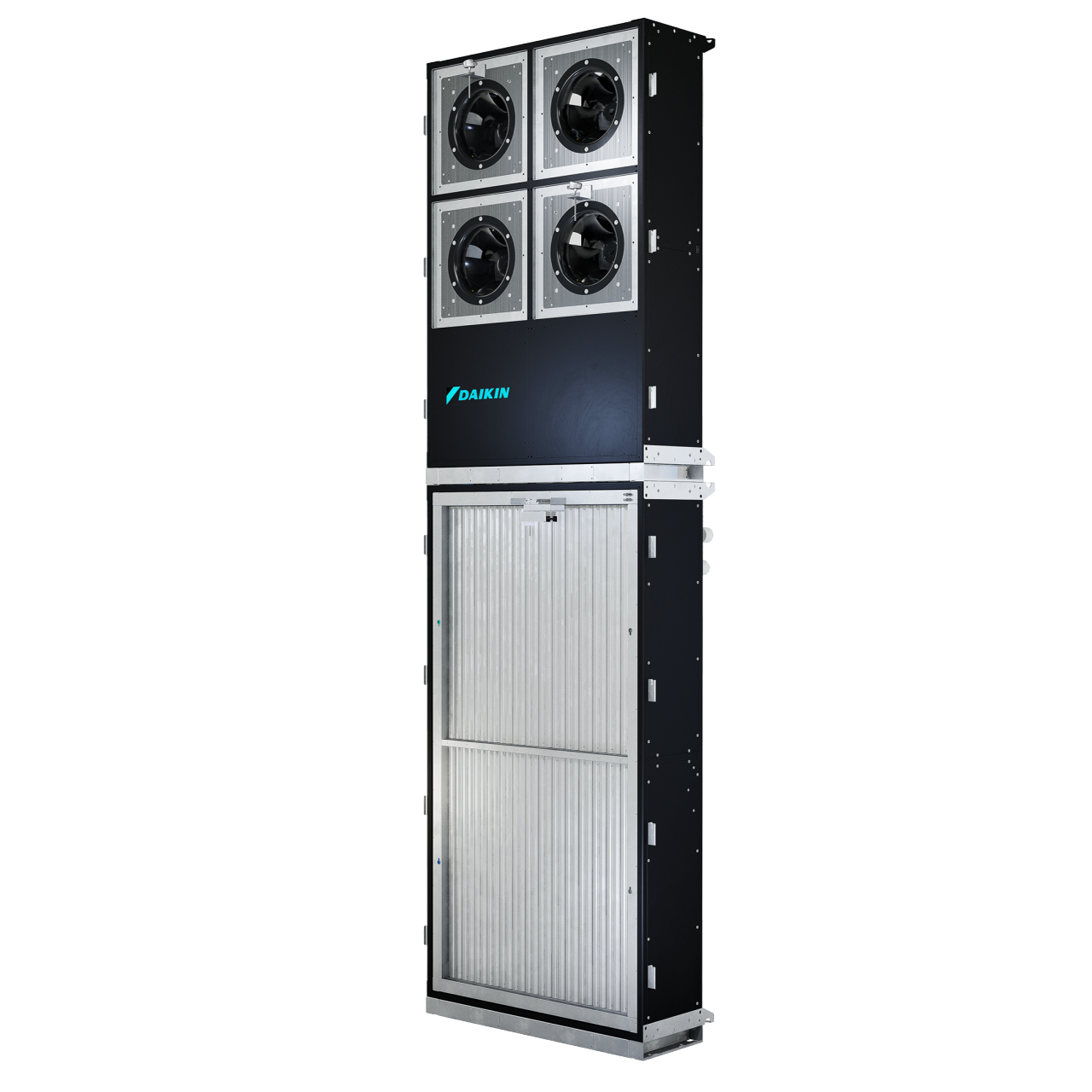

Pro-W, korkean tehokkuuden puhallinmatriisiyksikkö
Datakeskuksiin suunnitellut CRAH-yksikkömme on mitoitettu suurten ja hyperscale-luokan kohteiden tarpeisiin. Ratkaisu sisältää vesijäähdytyspatterin, reaaliaikaisen kuormituksen mukaan toimivan edistyksellisen ohjauksen sekä jäähdytystehon aina 500 kW:iin saakka.
Maksimaalista jäähdytystä minimaalisella tilalla – tehokkuudesta tinkimättä.
Datakeskuksissa jokainen neliömetri on käytössä. Perinteiset ilmalauhdutteiset yksiköt ovat tehokkaita mutta suurikokoisia – ne vievät lattiatilaa, jota muutoin voitaisiin käyttää tuottaville IT-telineille. Pro-W Slim on suunniteltu tuomaan tähän muutos. Vain 670 mm syvyisenä sillä on nykyisin markkinoiden pienin tarvittava asennustilaluokassaan samalla kun se tuottaa jopa 152 kW jäähdytystehon.

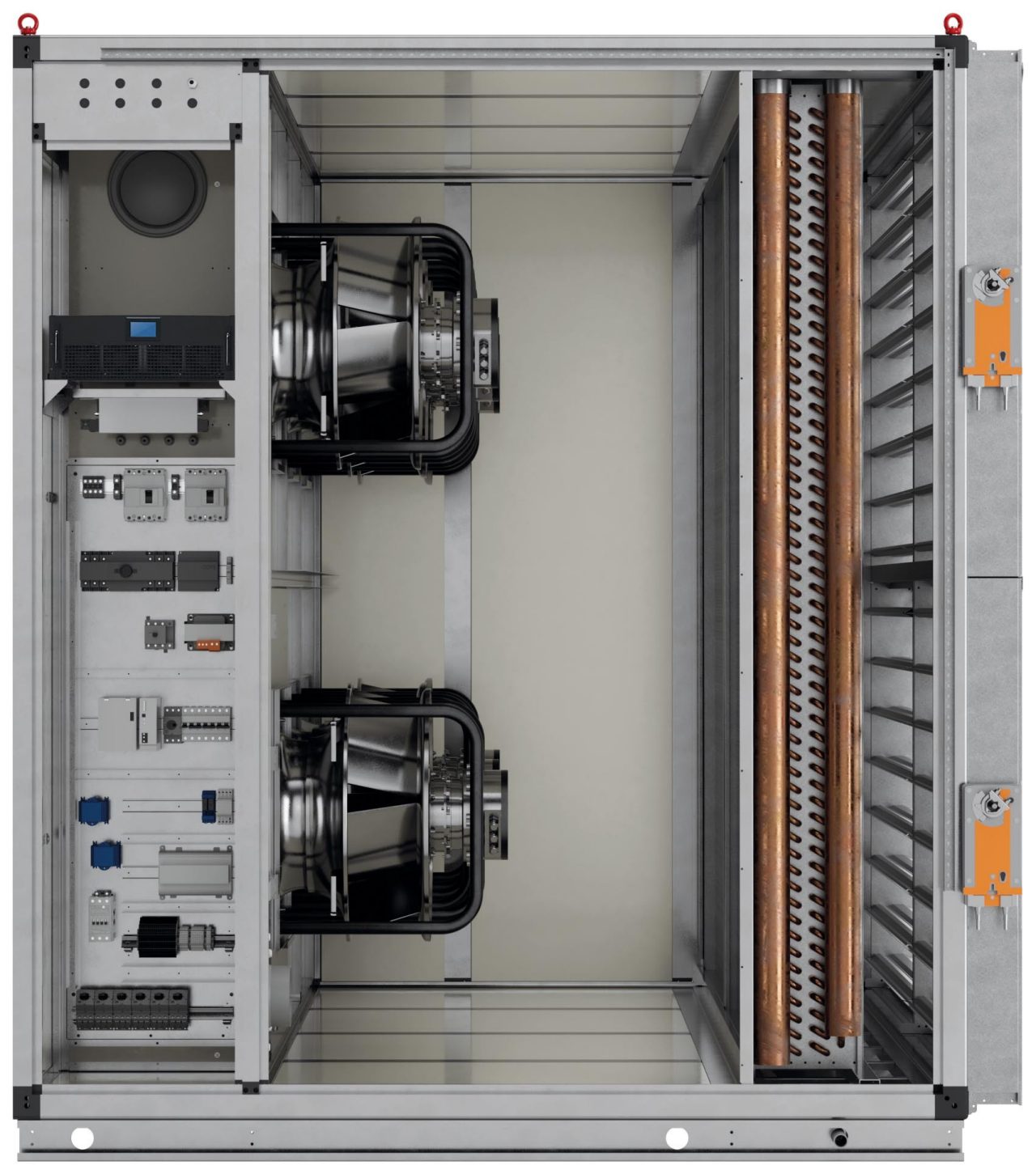

Yksikkö imee lämmintä ilmaa kuumalta käytävältä, työntää ilman jäähdytetyn vesikierukan läpi ja palauttaa jäähdytetyn ilman viileämmälle käytävälle – hyväksi todettu ilmalauhdutteinen ratkaisu toteutettuna kuitenkin puhallinseinäratkaisuna, jolla saavutetaan poikkeuksellinen energiatehokkuus (EER jopa 26). Yksikkö toimitetaan valmiiksi testattuna ja käyttövalmiina suoraan pakkauksesta osastoituna rakenteena, joka helpottaa kuljetusta rakennuksen ahtaissa kulkupaikoissa. Asennus on nopea, ja yhdysrakenteisen vikasietoisuuden ansiosta järjestelmä toimii, vaikka jokin komponentti tarvitsee toimenpiteitä.
Jäähdytystehoalue
100–152 kW
Koot 10 ja 15
Maks. EER
26
Koko 15
Syvyys
670 mm
Molemmat koot
Maks. ilmavirtaus
39 200 m³/h
Koko 15
Tärkeimmät ominaisuudet
- Markkinoiden pienin tarvittava asennustilaluokassaan
- Osastoitu rakenne: helpompi kuljetus ahtaissa paikoissa
- Omaa kehitystä oleva ohjaus lämpötilan tarkkaa säätöä varten
- Yhteensopiva ilma- ja hybridijäähdytettyjen tilojen kanssa
Tulovesi: 20°C · Lähtevä vesi: 28°C · Ilman tulo: 36°C · Asennus kovapintaiselle lattialle
- Kytke ja käytä – valmiiksi testattu tehtaalla
- Sisäänrakennettu vikasietoisuus keskeytymätöntä toimintaa varten
- Vähentää rakennuksen rakennuskustannuksia
- Pienet elinkaaren käyttökustannukset

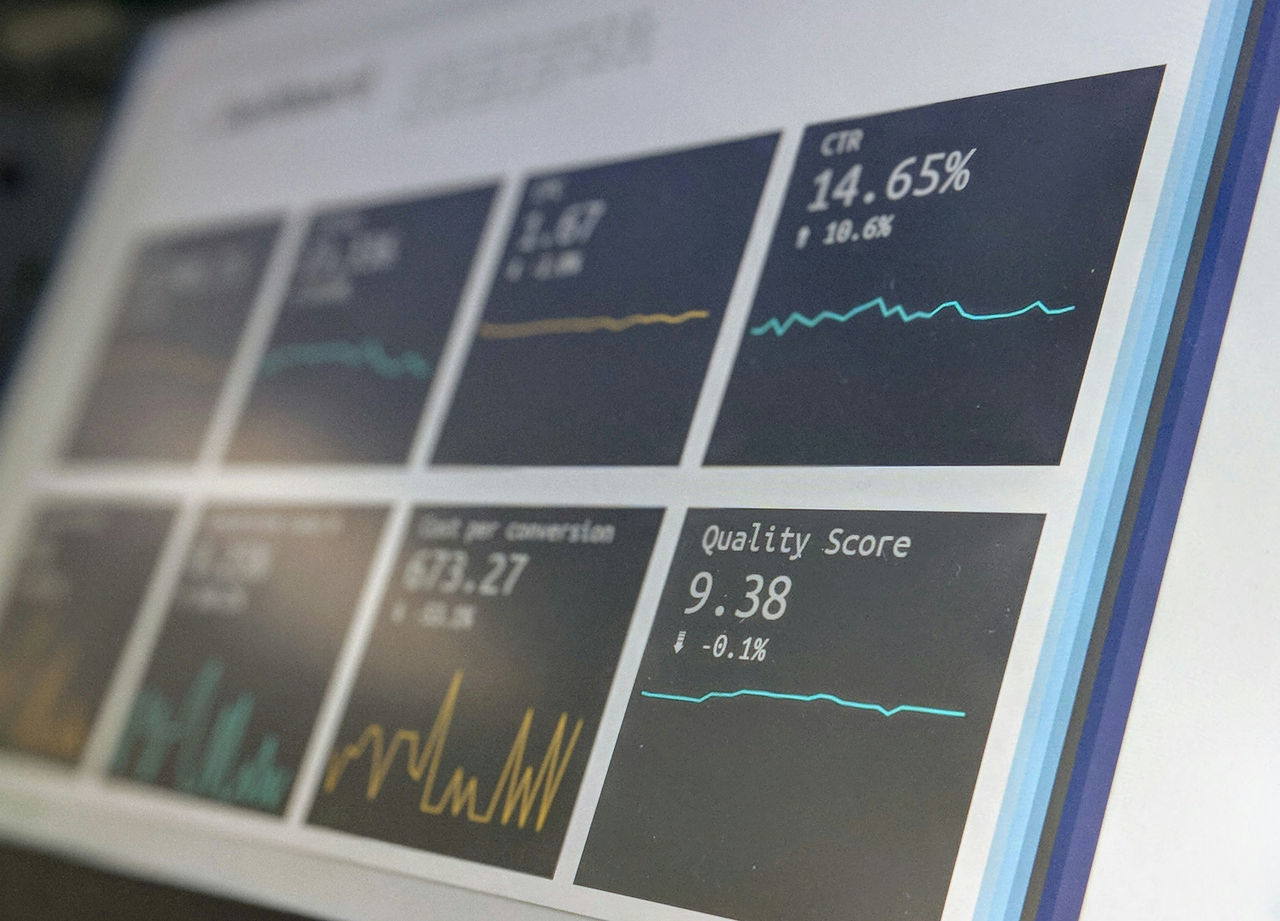

Intelligent Data Centre Manager
Daikinin integroitu iDCM uudistaa datakeskuksen hallinnan, koska se tarvitsee 40 % vähemmän antureita kuin perinteiset ulkoiset ohjausjärjestelmät. Tämä perustuu siihen, että järjestelmä hyödyntää suoraan yksiköiden integroitujen antureiden ja ohjaimien tuottamaa dataa.
Järjestelmä pystyy hallitsemaan jopa 20 jäähdytintä, mukaan lukien pumput ja vapaajäähdytystila, ja tarjoaa keskitetyn ohjauksen suuriin laitoskokonaisuuksiin. Viisi eri kokovaihtoehtoa mahdollistavat joustavan mitoituksen erilaisiin asennustarpeisiin.
Koneoppimisalgoritmien ohjaamana järjestelmä optimoi toimintaa jatkuvasti ja maksimoi energiansäästön. Ratkaisu soveltuu suoraan TIER III -datakeskuksiin ja voidaan mukauttaa täyttämään myös TIER IV -vaatimuksia.
Intelligent Data Center Managerin tärkeimmät ominaisuudet
1. Kokonaisvaltainen ratkaisu: Ohjaa jopa 20 yksikköä ja varmistaa luotettavan toiminnan kehittyneiden koneoppimisalgoritmien avulla jäähdyttimien optimaalista käyttöä ja energiansäästöä varten.
2. Yhteensopivuus laitossuunnittelun kanssa: Integroi erilaisia laitteita ja tarjoaa kattavaa asiakastukea, mikä mahdollistaa joustavat ja projektiin räätälöidyt ratkaisut.
3. Täydellinen järjestelmäintegraatio: Daikinin oma ohjausjärjestelmä maksimoi tehokkuuden integroimalla laitekohtaisen logiikan yhdeksi kokonaisuudeksi sekä parantamalla toimintavarmuutta ja lämpötilansäädön vakautta.
4. Älykäs sekvenssiohjaus: Hyödyntää koneoppimista optimoidakseen yksikköyhdistelmät, minimoidakseen energiankulutuksen ja mukautuakseen kuormituksen muutoksiin.
5. Tekoälyoptimoitu käyttö: Valvoo yksikköparametreja, priorisoi tehokkaimmat koneet, vähentää seisokkeja ja pidentää laitteiston käyttöikää.
6. Optimoidut käyttötilat: Varmistaa korkean hyötysuhteen sekä normaalikäytössä että vapaajäähdytyksellä reaaliaikaisten käyttöolosuhteiden perusteella.
7. Kustannustehokas ohjaus: Pienentää asennus- ja huoltokustannuksia integroidun suorituskyvyn seurannan ja vähäisemmän anturitarpeen ansiosta.
8. Skaalautuva ratkaisu: Saatavana viidessä iDCM-koossa eri yksikkömäärille (4–20), mikä mahdollistaa kustannustehokkaan ja joustavan ohjausjärjestelmän kaikenlaisiin datakeskuksiin.
Ensiluokkaiset jälkimarkkinointi- ja huoltopalvelut
Missä datakeskuksesi sijaitseekin, Daikin on läsnä. Maailmanlaajuisen huolto- ja kumppaniverkoston sekä yli 13 000 työntekijän Euroopan organisaation ansiosta käytettävissä on laajat resurssit kaikkiin tarpeisiin.
Daikin on Site – pilvipalvelu maksoimoi vakauden ja suorituskyvyn
Daikin on Site on pilvipohjainen etävalvonta- ja hallintajärjestelmä, joka tarjoaa reaaliaikaista 24/7-tietoa jäähdytysjärjestelmän toiminnasta ja käytöstä. Järjestelmä tuottaa myös säännöllisiä raportteja tarkempaa analysointia, energiaseurantaa ja älykästä kunnossapitoa varten. Sen avulla laitteiston omistaja voi ylläpitää korkeaa hyötysuhdetta, toteuttaa ennakoivia toimenpiteitä ja välttää vikojen sekä käyttökatkosten aiheuttamia lisäkustannuksia.
6 Daikinin tärkeimmät vahvuudet
1. Ennakoiva huolto-ohjelma: Pitkän aikavälin toimintavarmuutta Daikinin 55 vuoden jäähdytinteknologiaosaamiseen perustuvan yksityiskohtaisen huolto-ohjelman avulla.
2. Pidennetty takuu: Vakiotakuu on yksi vuosi, ja sitä voidaan jatkaa jopa neljällä lisävuodella.
3. Globaalit huoltopalvelut: Myyntikonttorit yli 170 maassa varmistavat palvelun ja asiantuntemuksen laajan saatavuuden.
4. Varaosahallinta: Huolto-osien oikea-aikainen ja ammattimainen toimitus sekä mahdollisuus hallita varaosavarastoa asiakkaan omissa tiloissa.
5. Kattavat kunnossapitopalvelut: Ennakoiva ja korjaava huolto, retrofit-ratkaisut ja päivitykset pidentävät käyttöikää, parantavat suorituskykyä ja tukevat luotettavaa toimintaa.
6. Daikin on Site: Pilvipohjainen etävalvontapalvelu tarjoaa reaaliaikaisen tilannekuvan, raportoinnin ja älykkään kunnossapidon vikojen ennaltaehkäisyyn ja kustannusten minimointiin.
Vuokrausratkaisut
Daikinin vuokrapalvelut tarjoavat vedenjäähdyttimiä, lämpöpumppuja ja tuloilmakoneita tilapäisiin jäähdytystarpeisiin samalla kun ne vähentävät pääomakuluja ja optimoivat käyttökulut. Daikinin vuokraustiimi on käytettävissä 24/7 kaikenlaisia tilanteita varten.
Jäähdytyskuorman vaihtelut
Tilojen laajennus
Tilojen laajennuksen yhteydessä on tarve laitteiston testaamiseen ja mukauttamiseen, mutta kuorma ei riitä uusien tai suurien vedenjäähdyttimien käyttöön. Helppo vuokrausratkaisu varmistaa oikean kuorman ja energiatehokkuuden, kun rakennuslaajennosta viimeistellään.
Huippukuorman tuki ja kausittaisuus
Kun laitoksen tai prosessin jäähdytystarve ylittää järjestelmän kapasiteetin korkeiden lämpötilojen tai jäähdytystarpeiden muutosten vuoksi, jäähdytystehoa voidaan lisätä ja pääomakuluja säästää Daikinin tilapäisen jäähdytyksen avulla.
Varmistussuunnitelma vedenjäähdyttimen vikaantumisen varalta
- Palauttaa nopeasti normaalin toiminnan
- Minimoi taloudelliset tappiot ja seisonta-ajan
- Antaa mielenrauhaa odottamattomissa tilanteissa
- Vanhojen laitteistojen vaihtaminen
- Suunnitelmamme on tarkoitettu ratkaisemaan taloudelliset riskit ja varmistamaan laitteiston oikea mitoitus
Vuokraus hätätilanteessa
Daikinin vuokrausratkaisujen yksikkö reagoi nopeasti laitteiston vikaantumisen yhteydessä. Asiantuntijoiden tiimimme on valmiina avustamaan jokaisessa vaiheessa.
Erillinen jäähdytys
Tilapäistä jäähdytysjärjestelmää käytetään varmistuksena tai silloin kun järjestelmän vikasietoisuus on alentunut.
