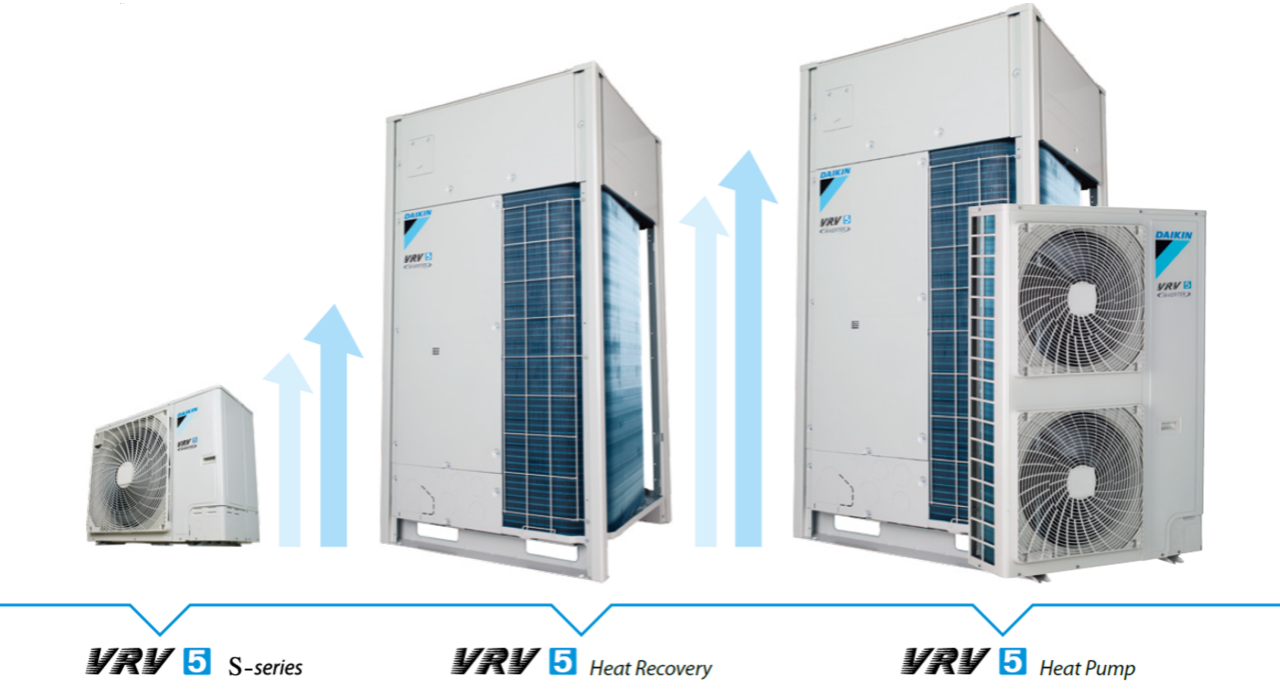

Viime vuosina kasvava tietoisuus ympäristövaikutuksista – ja erityisesti kylmäaineiden roolista – on kiihdyttänyt R‑32 VRV -järjestelmien käyttöönottoa Euroopassa. Tämän siirtymän kiihtymisen mukana alan ammattilaiset hakevat kasvavassa märin selkeyttä siihen, miten F-kaasujen turvallisuutta koskevia määräyksiä tulisi soveltaa.
Johtavana R‑32 VRV -ratkaisujen toimittajana ja tiiviissä yhteistyössä asennusliikkeiden, suunnittelijoiden, vaatimustenmukaisuuden asiantuntijoiden ja viranomaisten kanssa Daikin on kerännyt syvällisen ymmärryksen näiden turvamääräysten käytännön toteutuksesta. Olemme koonneet tämän osaamisen yhteen, jotta voimme tarjota selkeän ja käyttökelpoisen opastuksen kaikille osapuolille VRV-järjestelmien suunnittelussa, asennuksessa ja arvioinnissa.
Mitkä standardit säätelevät kylmäaineiden turvallisuutta?
IEC 60335-2-40 on tuotestandardi, joka määrittää sähkötoimisten lämpöpumppujen, ilmastointilaitteiden ja kosteudenpoistajien turvallisuusvaatimukset.
EN 378 on yleinen standardi, joka asettaa vaatimukset kylmäsäilytysjärjestelmille kattaen rakenteen, valmistuksen, asennuksen, käytön, kunnossapidon ja hävittämisen.
Laajuudessaan sekä IEC 60335-2-40 että EN 378 ilmaisevat, että mikäli erityinen tuoteturvallisuuden standardi on olemassa, kuten IEC 60335-2-40,se on ensisijainen yleiseen standardiin, kuten EN 378 (katkelmat 1 ja 2).
EN 378 vahvistaa edelleen tämän periaatteen sallittujen kylmäainemäärien määrittämisessä (katkelma 3).
Yhteenveto: IEC 60335-2-40 on etusijalla standardin EN 378 suhteen.
Katkelma 1 – EN378-standardi: ”Tuoteperhestandardit, jotka käsittelevät kylmäsäilytysjärjestelmien turvallisuutta, ovat etusijalla yleispätevien ja yleisten standardien suhteen, jotka käsittelevät samaa aihepiiriä.”
Katkelma 2 – IEC 60335-2-40-standardi: ”Tämä IEC 60335 -standardin osa käsittelee sähkötoimisten lämpöpumppujen, kuuman käyttöveden lämpöpumppujen sekä ilmastointilaitteiden turvallisuutta moottoroidut kompressorit sekä hydroniset puhallinkonvektorit, kosteudenpoistajat (moottoroiduilla kompressoreilla tai ilman), lämpösähköiset lämpöpumput ja osittaiset yksiköt mukaan lukien. Näiden suurin nimellisjännite on 300 V yksivaiheisille laitteille ja 600 V monivaiheisille.”
Katkelma 3 – EN 378 (osa 1): ”Artikla 6 Kylmäainemäärä: Mikäli tuotestandardeja on olemassa eri tyyppisille järjestelmille ja silloin kun nämä tuotestandardit viittaavat kylmäaineen määrän rajoituksiin, kyseiset määrät kumoavat tämän standardin vaatimukset.“
- Liittyvien standardien soveltaminen R-32 A2L -järjestelmiin
- Liittyvien standardien soveltaminen R-410A (A1) -järjestelmiin
IEC määrittelee, että tiukimmat vaatimukset (syttyvyys tai myrkyllisyys) ovat voimassa (katkelma 4).
Yleiskuvaus R-32-kylmäaineen sallituista pitoisuusrajoista
|
Turvallisuusstandardi |
Suurin sallittu pitoisuus |
|---|---|
|
IEC 60335-2-40 |
Syttyvyys (LFL): 75 % alemmasta syttyvyysrajasta (LFL) = 0,75 × 307 g/m³ → 230 g/m³ |
|
EN 378 |
Myrkyllisyys (ATEL/ODL): 300 g/m³ |
Koska syttyvyysraja 230 g/m³ on alempi kuin toksisuuden raja 300 g/m³, sovelletaan tiukempaa syttyvyysrajaa. Tämän rajoituksen noudattaminen varmistaa luonnostaan, että myrkyllisyysrajoja ei ylitetä, joten lisätarkistuksia ei vaadita.

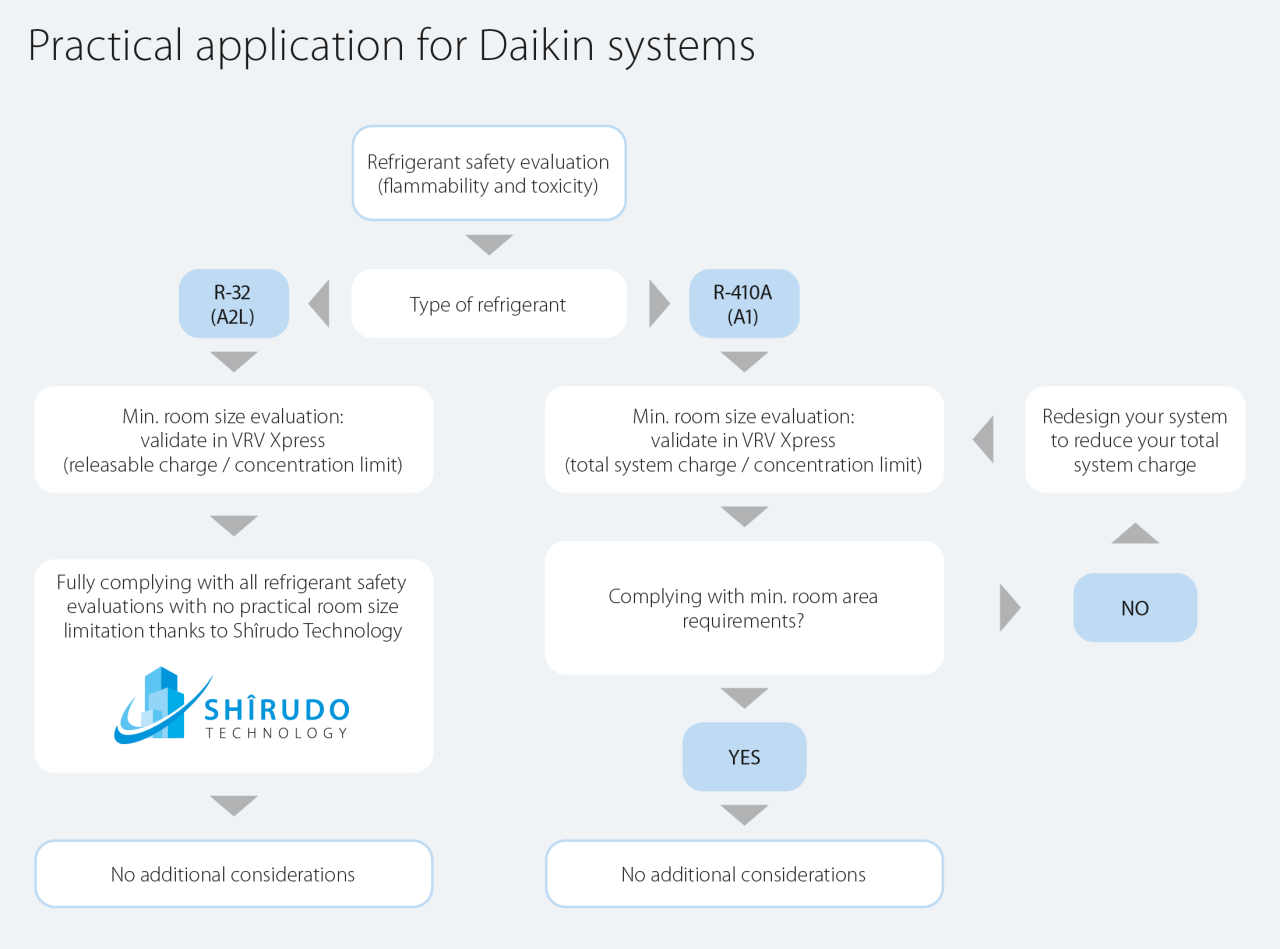

Mitä tämä merkitsee R-32-järjestelmien suunnittelussa?
Jos laskennallinen kylmäainepitoisuus on alle 230 g/m³, lisäturvatoimia ei tarvita.

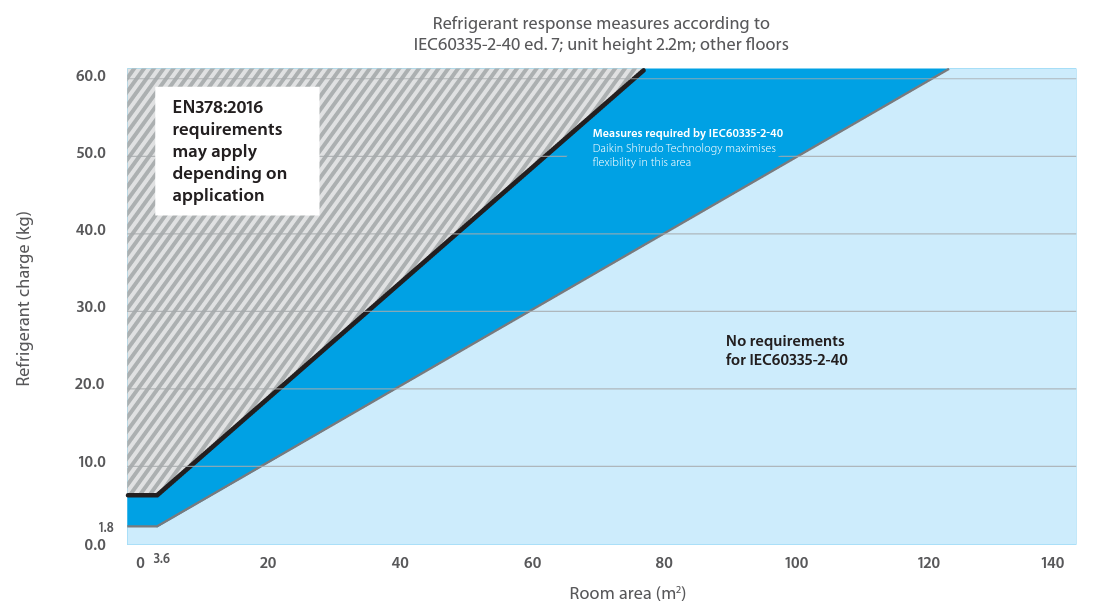

Silloin kun pitoisuus ylittää 230 g/m³, Daikinin Shīrudo-teknologia tukee vaatimustenmukaisuutta normien IEC 60335-2-40 ja EN 378 suhteen, joten asiakkaat voivat varmuudella täyttää turvallisuusstandardien vaatimukset.
Kylmäainemäärien suhteen IEC kattaa vain syttyvät kylmäaineet (A2L, A2, A3).
→ Siten IEC-standardia ei voi käyttää arviointiin järjestelmissä, jotka käyttävät ei-syttyviä kylmäaineita (A1).
Yleiskuvaus R-410A-kylmäaineen sallituista pitoisuusrajoista
|
Turvallisuusstandardi |
Suurin sallittu pitoisuus |
|---|---|
|
IEC 60335-2-40 |
Syttyvyys (LFL): N/A – IEC kattaa vain syttyvät kylmäaineet (A2L, A2, A3) |
|
EN 378 |
Myrkyllisyys (ATEL/ODL): 440 g/m³ |
Normin EN 378 määrittämä myrkyllisyysraja R-410A-kylmäaineelle, joka luokitellaan A1 ei syttyväksi kylmäaineeksi, on 440 g/m³ ja sitä tulee noudattaa.
Mitä tämä merkitsee R-410A-järjestelmien suunnittelussa?
Koska R-410A ei kuulu kylmäaineturvallisuutta käsittelevän IEC-standardin laajuuteen, EN 378 on sovellettava standardi.
R-410A-kylmäainepitoisuuden on oltava alle 440 g/m³. Mikäli tämä rajoitus ylitetään, tarvitaan asianmukaiset turvatoimenpiteet asennustarvikkeena EN 378 mukaisesti.
Suurempi suunnittelun joustavuus R-410A-järjestelmiin verrattuna
Täyttämällä IEC-normin tiukemmat vaatimukset R-32-järjestelmät tarjoavat merkittävästi enemmän suunnittelun joustavuutta vastaaviin R-410A-järjestelmiin verrattuna.

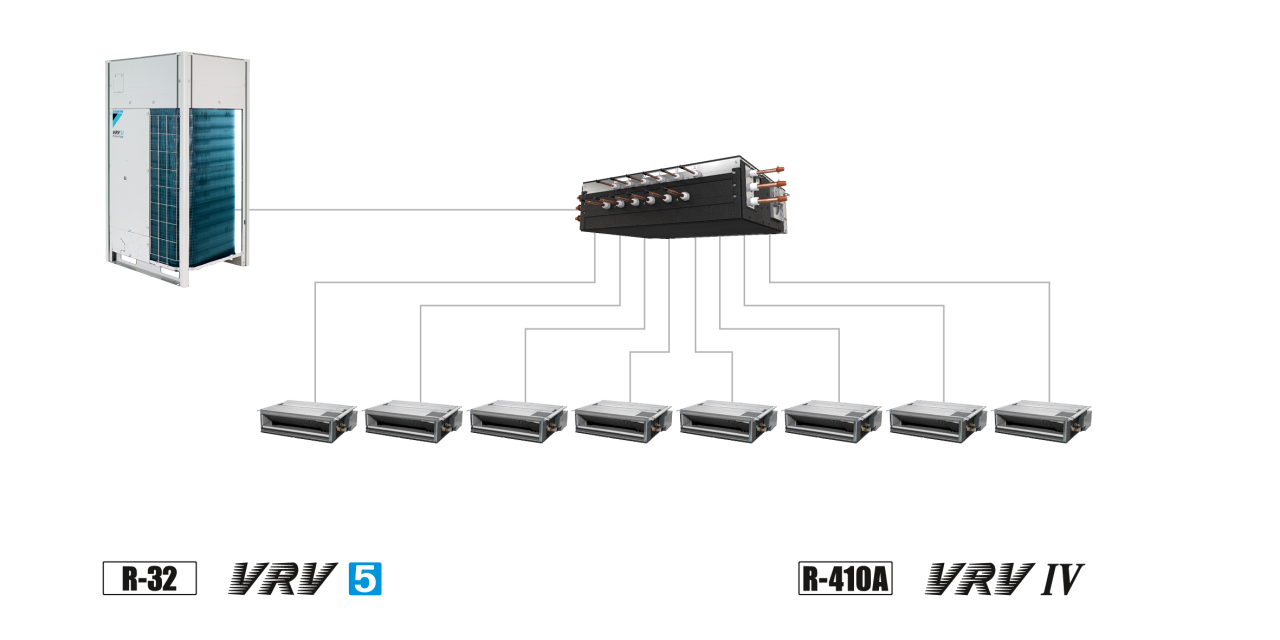

Suunnitteluvertailu: Laskentaesimerkki hotellisovellukseen
Tyypillisessä hotellin VRV-järjestelmässä, jossa on kahdeksan sisäyksikköä ja yksi BS-yksikkö, Shîrudo-teknologian sisäänrakennetut turvatoiminnot mahdollistavat VRV 5 -järjestelmän käytön huoneessa, jonka pinta-ala on vain 3,08 m². Vastaavassa R-410A-kylmäainetta käyttävässä järjestelmässä huoneen vähimmäispinta-ala olisi 12,7 m².
Hotellihuoneen pienin ala: 3,08 m2
IEC60335-2-40 mukaisesti ja Shîrudo-teknologiaa käyttäen
Hotellihuoneen pienin ala: 12,7 m2
EN378 mukaisesti
Lisätietoja on oppaassamme:
Usein kysyttyjä kysymyksiä
Kyllä. Suunnittelemalla normin IEC 60335-2-40 mukaisesti (me varmistamme vaatimustenmukaisuuden) täytätte myös normin EN 378 soveltuvat vaatimukset, mukaan lukien tarkistukset suurimmasta kylmäainepitoisuudesta huonetta kohti.
Daikinin Shīrudo-teknologia varmistaa lisäksi, että kylmäainepitoisuus ei ylitä arvoa 230 g/m³, joka vastaa 75 % alemmasta syttyvyysrajasta normin IEC 60335-2-40 mukaisesti.
Vertailun vuoksi järjestelmä, joka on suunniteltu pelkästään EN 378 myrkyllisyysrajojen mukaisesti, voisi sallia jopa 300 g/m³ pitoisuudet eli noin 30 % enemmän kylmäainetta pahimmassa vuotoskenaariossa.
Niiden näkökohtien osalta, joita IEC 60335-2-40 ei kata, kuten ulkoyksikköjen asentaminen avoimeen ulkoilmaan, katso ohjeet normista EN 378.
Kyllä. EN 378 on yleinen standardi, ja sen laajuudessa ja lausekkeessa 6 viitataan suoraan sovellettaviin tuotestandardeihin, tässä tapauksessa normiin IEC 60335-2-40.
IEC 60335-2-40:n vaatimustenmukaisuus muodostaa siten vaatimustenmukaisuuden EN 378 kanssa niiden asioiden osalta, jotka kyseinen tuotestandardi kattaa.
Ei. IEC 60335-2-40:n vaatimustenmukaisuus ja sen myötä normin EN 378 osien 1 ja 2 vaatimustenmukaisuus riittää. Normin EN 378-3 soveltamista ei vaadita, mukaan toimenpiteet, kuten vuotojen tunnistusjärjestelmän itsenäinen teholähde.
Normin EN 378 taulukossa C.1 on esitetty kylmäainemäärän rajoitukset perustuen myrkyllisyysrajaan kerrottuna huoneen tilavuudella tai siten kuin on esitetty kohdassa C.3. Käytännössä soveltuva kylmäainemäärän raja määritetään aina tiukemman kriteerin mukaisesti. Myrkyllisyysraja ei siten ylity.
Tämän seurauksena normin EN 378-3 kohdassa C.3 esitettyjä lisäturvatoimia ei vaadita.
Tämä toimintatapa on A-luokan kylmäaineiden, kuten R-410A, vakiintuneiden käytäntöjen mukainen, jolloin muita turvatoimia ei tarvita edellyttäen, että myrkyllisyysrajoja ei ylitetä.

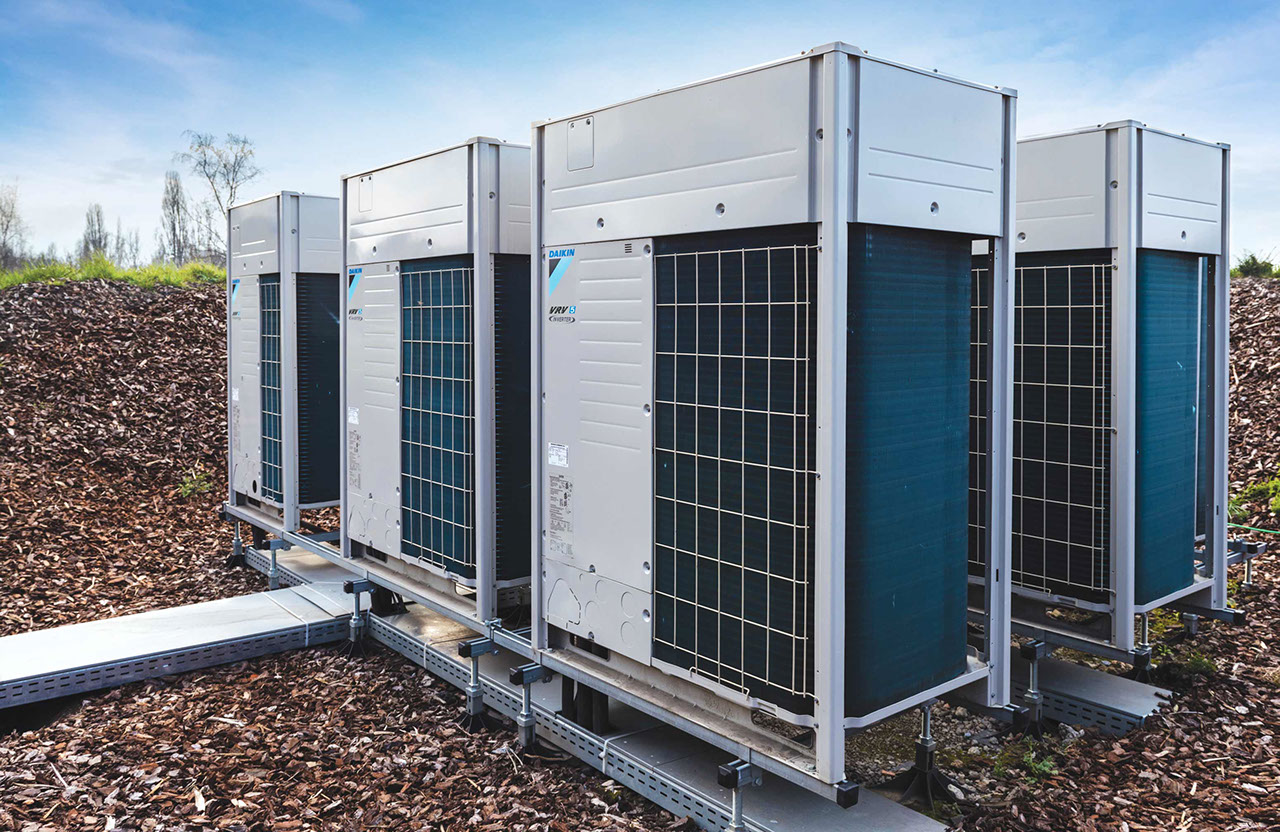

Daikinin ainutlaatuinen Shîrudo-teknologia täyttää kaikki soveltuvat IEC-vaatimukset tarjoten vaatimustenmukaisen järjestelmän rakenteen sekä mielenrauhaa suoraan pakkauksesta.
-
Ei tarvetta monimutkaisiin laskelmiin turvatoimia varten
-
Ei ylimääräistä asennus- tai käyttöönottotyötä
-
Ei visuaalista haittaa ylimääräisistä antureista tai komponenteista
-
Ei lisätöitä tai uudelleensuunnittelua sijoittelumuutosten yhteydessä
-
Ei vaatimuksia määräaikaisille turvallisuustarkastuksille
Miten Shîrudo-teknologia toimii
- Integroidut anturit havaitsevat kylmäainevuodon
- Integroitu hälytys
- Sulkuventtiilit

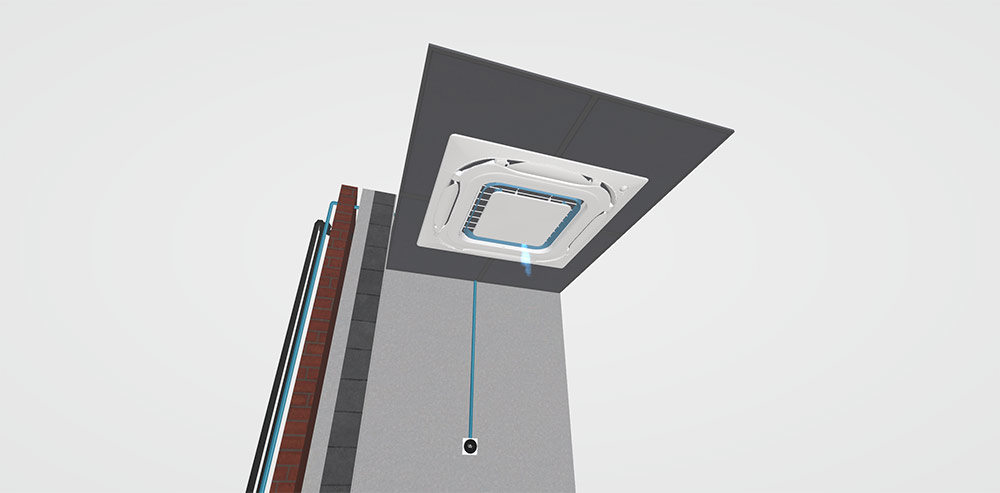

Integroidut anturit havaitsevat kylmäainevuodon
- Jokaiseen sisäyksikköön integroitu
- Itsevalvonta havaitsee pienimmänkin kylmäainevuodon
- Aktivoi automaattisesti vastatoimet kylmäaineen suhteen: hälytys ja venttiilien sulkeminen

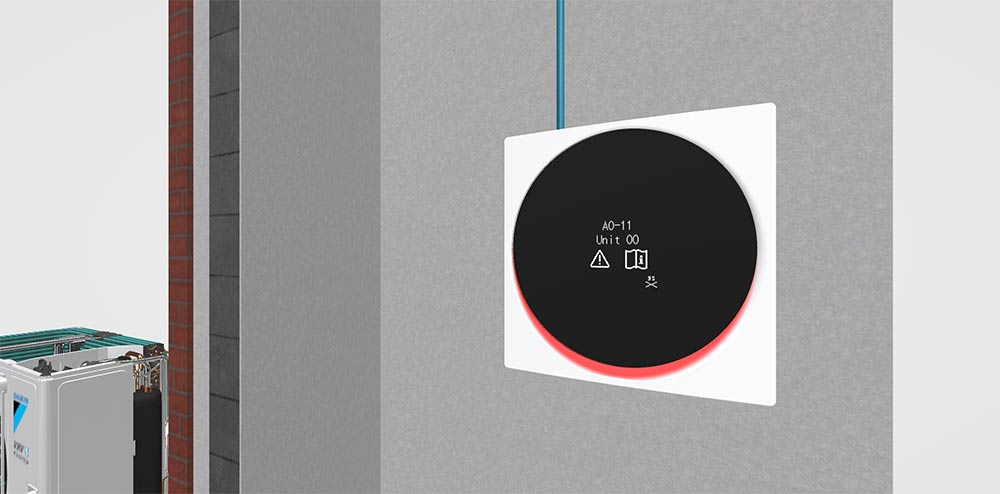

Integroitu hälytys
- Paikallinen visuaalinen ja äänihälytys integroitu langalliseen Madoka-kaukosäätimeen
- Ylimääräinen valvojan hälytys voidaan integroida seuraavasti:
- Kenttäasetus Madoka-ohjaimessa
- Tulosignaali, joka laukaisee muun osapuolen hälytyksen
Järjestelmässä on sulkuventtiilit standardin IEC60335-2-40 vaatimustenmukaisuutta varten jopa pienimmissä huoneissa.
Järjestelmästä riippuen venttiilit on integroitu ulkoyksikköön tai (BS)SV-laatikkoon. Mikäli tapahtuu vuoto, kylmäaine joko pumpataan takaisin ulkoyksikköön tai tietyt haaroitukset suljetaan vuodon pysäyttämiseksi ja pois vuotavan kylmäainemäärän minimoimiseksi.
